刚开始设计驱动电路，有几个问题很是困惑：
1.我做的是三端口电路拓扑，有三个Mos管，每个开关管之间不仅有直流电压，还有交流电压，驱动电路设计的时候需要注意什么？
2.三个开关管驱动电路需要用设么样的芯片呢？是否需要三个电源？能否就用一个电源实现三个驱动电路呢？

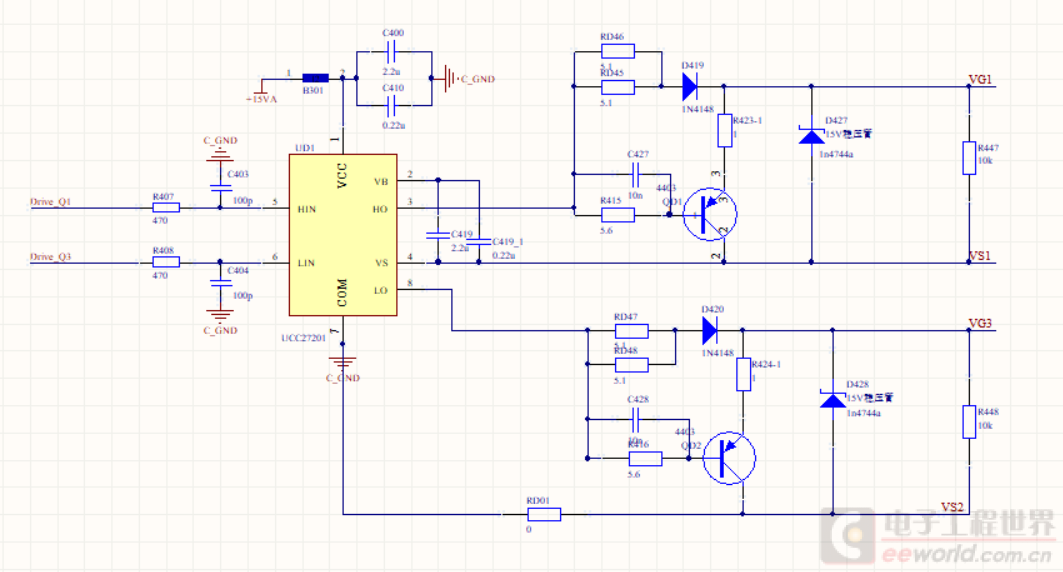

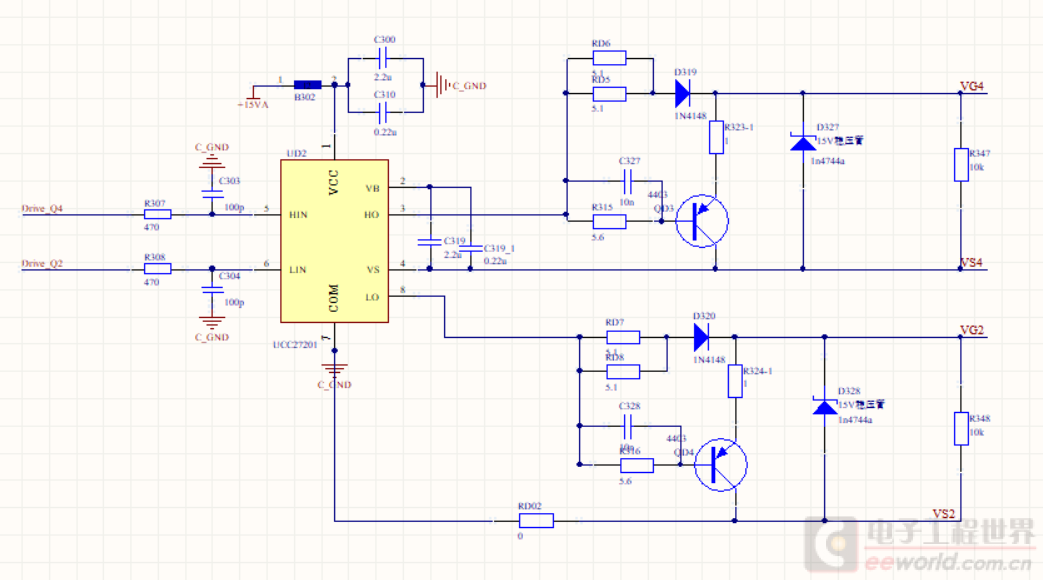

3.我一个同学做了一个全桥Mos管驱动电路(见下图)，我的驱动电路可以用三个UCC27201芯片实现一个电源驱动三个开关管吗？(即每个芯片只用一个输入和输出端)
此帖出自小平头技术问答
1.我做的是三端口电路拓扑，有三个Mos管，每个开关管之间不仅有直流电压，还有交流电压，驱动电路设计的时候需要注意什么？
2.三个开关管驱动电路需要用设么样的芯片呢？是否需要三个电源？能否就用一个电源实现三个驱动电路呢？
3.我一个同学做了一个全桥Mos管驱动电路(见下图)，我的驱动电路可以用三个UCC27201芯片实现一个电源驱动三个开关管吗？(即每个芯片只用一个输入和输出端)
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
不把你的三个MOS管主电路贴出来，谁也帮不上你的忙。

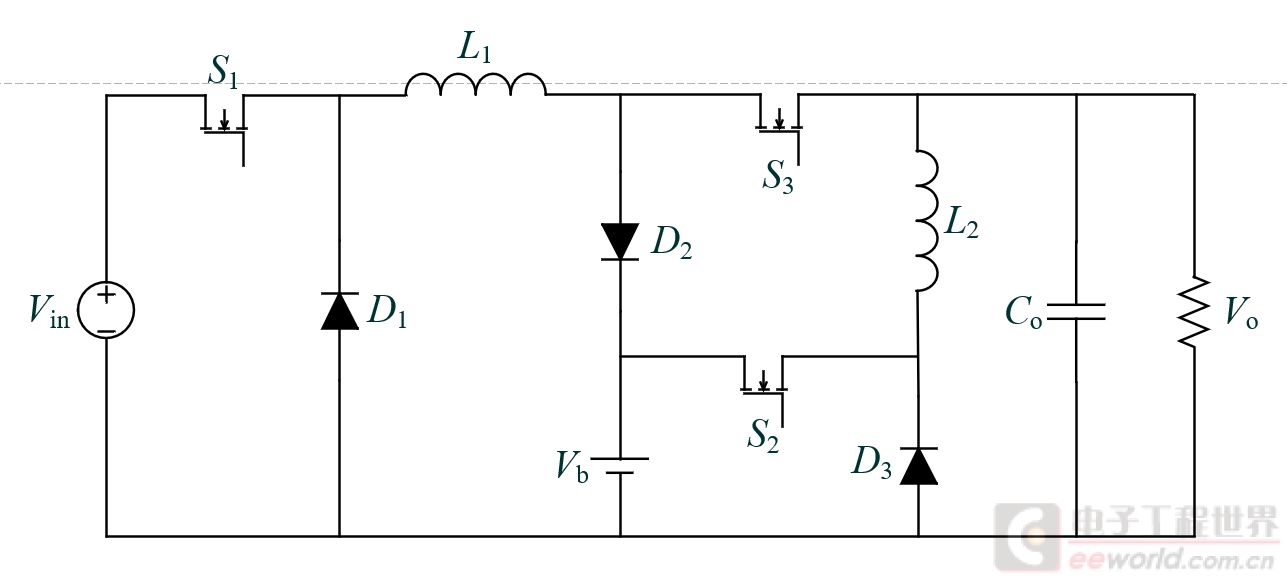

三端口拓扑图
那请问不局限于只用UCC27201芯片呢？但是还是只用一个电源，如何实现三个Mos管驱动呢？比如用三个TC4420芯片？
对驱动4楼图中S3，我想不出好办法。该管源极接输出端正极，对地(输出端负极)是稳定的直流电压。
