第一次画四层板，确认一下没问题吧

2019-03-27 09:08发布

站内问答 / 电路设计
6187 10 1373

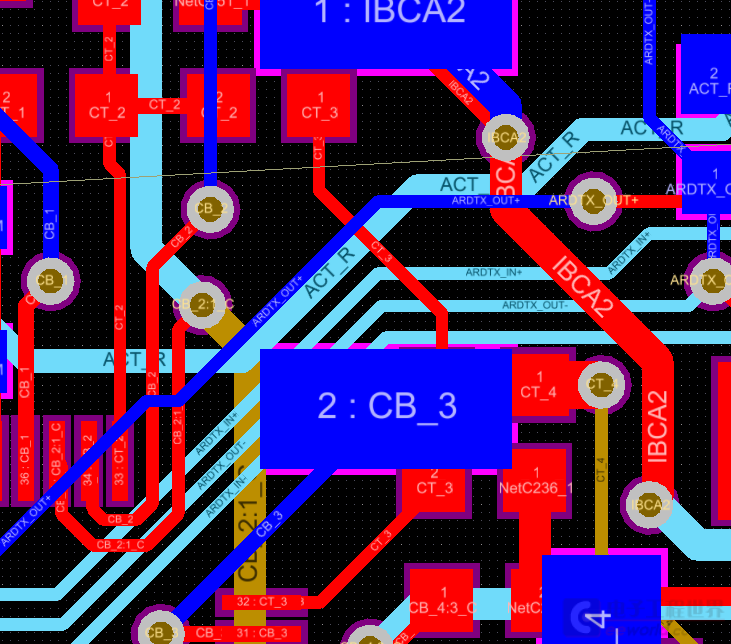

我的画法基本和二层板一样，一层过不去了就转另外一层，只不过现在有更多层而已。

所有过孔的drill-pair都是top-bottom层的，这种过孔应该是和任意层的线都能连上对吧
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
cruelfox
1楼-- · 2019-03-27 18:20
 精彩回答 2  元偷偷看……
whuer
2楼-- · 2019-03-27 21:06
你这样的四层板没有任何意义
还不如画两层板

中间两层最好是纯地和纯电源

顶层和底层走线
王东东
3楼-- · 2019-03-28 00:41
是用PADS画的么，最好发出来帮你查看一下‘
qwqwqw2088
4楼-- · 2019-03-28 00:41
中间层设置为地和电源
上下层走信号，，，
必要的时候可以用盲孔和埋孔
曹伟1993
5楼-- · 2019-03-28 05:30
 精彩回答 2  元偷偷看……
曹伟1993
6楼-- · 2019-03-28 06:13
 精彩回答 2  元偷偷看……
