< 初步建议(注意是初步)买三个220V A.C.转15V D.C.的变换器。
最好把你的“三端口变换器”电原理图(至少是框图，三个开关管必须标注清楚)贴出来。三端口变换器是比较复杂的开关电源，不是照图焊接完毕就能够工作的，需要考虑到的事情很多。

maychang 发表于 2018-7-3 18:47
初步建议(注意是初步)买三个220V A.C.转15V D.C.的变换器。
最好把你的“三端口变换器”电原理图(至少是框 ...

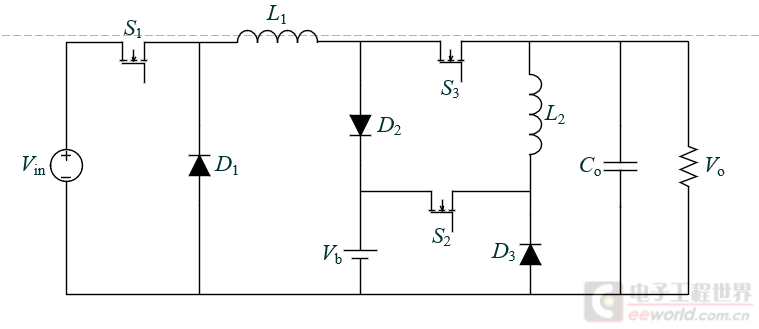

谢谢您的建议。我要制作的三端口变换器就是上面这个拓扑，由三个Buck电路构成。

我的眼里只有PCB 发表于 2018-7-3 20:05
谢谢您的建议。我要制作的三端口变换器就是上面这个拓扑，由三个Buck电路构成。

这三个MOS管彼此之间不仅存在直流电压，而且存在相当大而且频率相当高的交流电压。所以无论是采用三个独立的220V A.C.转15V D.C.的变换器，还是其它变换电路(例如单端反激变换器，变压器具有三个独立的绕组且独立整流滤波)，三个直流输出端均应该串联电感(类似小功率开关电源交流市电输入端的共模电感)并且并联电容。

我的眼里只有PCB 发表于 2018-7-3 20:05
谢谢您的建议。我要制作的三端口变换器就是上面这个拓扑，由三个Buck电路构成。

如果允许采用驱动变压器而且各管占空比均变化不太大，可以考虑采用变压器驱动。变压器驱动缺点是不能通过直流成份，故占空比太大或者太小时无法使用，但在占空比接近0.5且变化不大时(例如0.4～0.6)是可以很好工作的。

本帖最后由 maychang 于 2018-7-3 20:43 编辑

我的眼里只有PCB 发表于 2018-7-3 20:05
谢谢您的建议。我要制作的三端口变换器就是上面这个拓扑，由三个Buck电路构成。

此外，还有一种隔离驱动方式，即采用IR2101这类隔离驱动芯片来驱动图中S1和S2，这两个管子就不必使用独立的隔离直流电源了(需要一个12V～15V直流电源，该直流电源负输出端接图中D1正极，也就是Vin负端)。至于S3的驱动，因不知道你的电路Vin和Vo电压，不好确定方案。不过，S3源极对220V A.C.转15V D.C.的变换器Vin负端并没有交流电压，所以不必交流隔离(串联共模电感)。
