请问我图片中的问题该怎么解决

2019-03-27 09:13发布

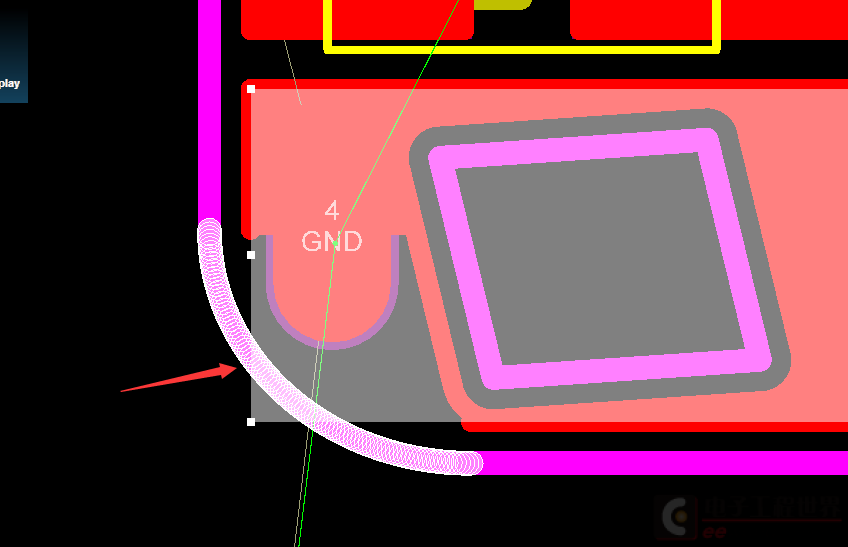

板子外形弧线位置由无数的点组成,而非一条完整的弧线,这样会导致敷铜时,缺一块就像我图片中的样子,请问该怎么解决? 我不想用弧线代替无数的点,因为会改变外形,我怕PCB放不进模具里。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
qwqwqw2088
1楼-- · 2019-03-27 20:12
< 试试在Rules--Clearance中修改一下Minimum Clearance的值
keep-out layer与铜皮的距离
PCB我不会
2楼-- · 2019-03-27 22:28
 精彩回答 2  元偷偷看……
qwqwqw2088
3楼-- · 2019-03-28 03:59
PCB我不会 发表于 2018-5-9 16:02

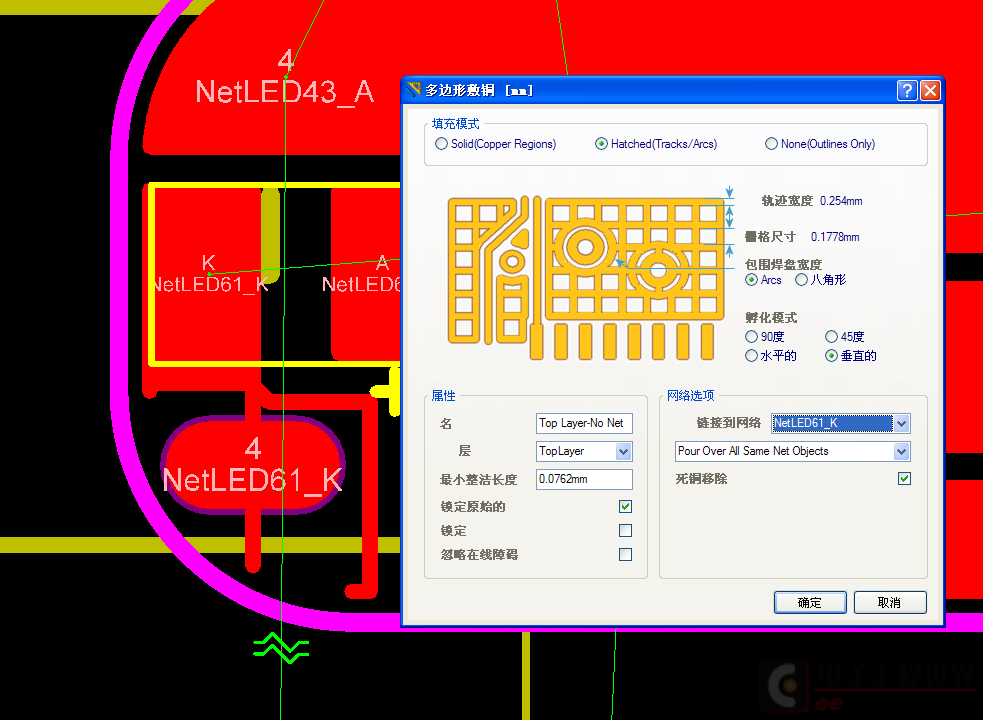

画图第一步就改了 是这个吧

画图第一步不一定改这个
PCB我不会
4楼-- · 2019-03-28 08:11
qwqwqw2088 发表于 2018-5-10 22:08
画图第一步不一定改这个

个人习惯罢了  我喜欢画图之前  把我习惯用的规则  全改好
风吹过北纬
5楼-- · 2019-03-28 10:56
使用放置不规则模块,把模块当做敷铜用,
