请问PCB不同地怎么连接
2019-03-27 09:14
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
3511
10
1002

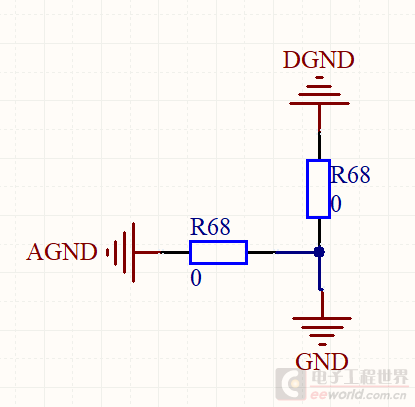

我用的是alitum 10,在PCB中我按照第一种连接结果全部的地都变成了DGND,请问该怎么连
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
okhxyyo
1楼-- · 2019-03-27 11:12
< 你为什么不用第二种画法呢?
加载中...
哒哒哒达到
2楼-- · 2019-03-27 15:19
我不知道用哪种接法正确。。。。
加载中...
哒哒哒达到
3楼-- · 2019-03-27 19:04
精彩回答 2 元偷偷看……
加载中...
okhxyyo
4楼-- · 2019-03-27 19:06
精彩回答 2 元偷偷看……
加载中...
wsdymg
5楼-- · 2019-03-28 00:45
电路设计中得地对高频电路很重要,通常原则:
1.低频电路单点接地,高频电路(大于10Mhz)多点接地,并且地线尽量加粗,增强抗噪声能力。
2.接地隔离,数字地、模拟地、功率地需要通过磁珠进行隔离,一般电路中用0Ω电阻代替即可。即图2所示。
加载中...
ylyfxzsx
6楼-- · 2019-03-28 03:04
注意回路,电气符号是其次,关键是实际走线的地线回路处理好
