USB2.0 B型封装的四个圆点顺序是什么？求教

2019-03-27 09:16发布

7229 4

USB2.0B型封装的四个圆点顺序是什么？请赐教，新手画PCB板，一窍不通~~~

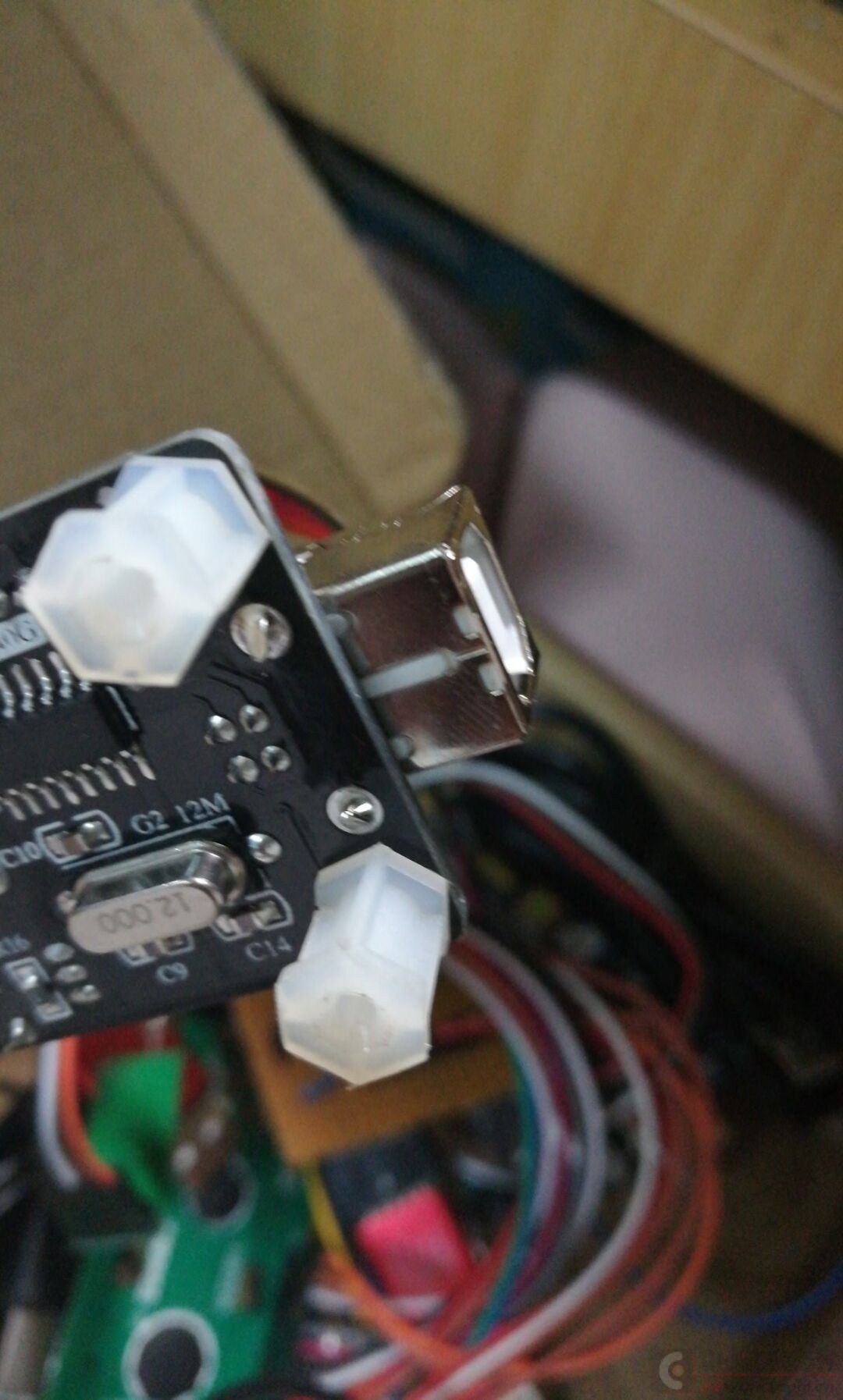

在最后一张图里4个圆点
$_YZN~RYO}9NG5`Y%NM}T{_Q.jpg$ )D3Y~J}_6MSG`[74X]KLSEA.png

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-27 15:21

< 本帖最后由 qwqwqw2088 于 2018-4-16 23:03 编辑

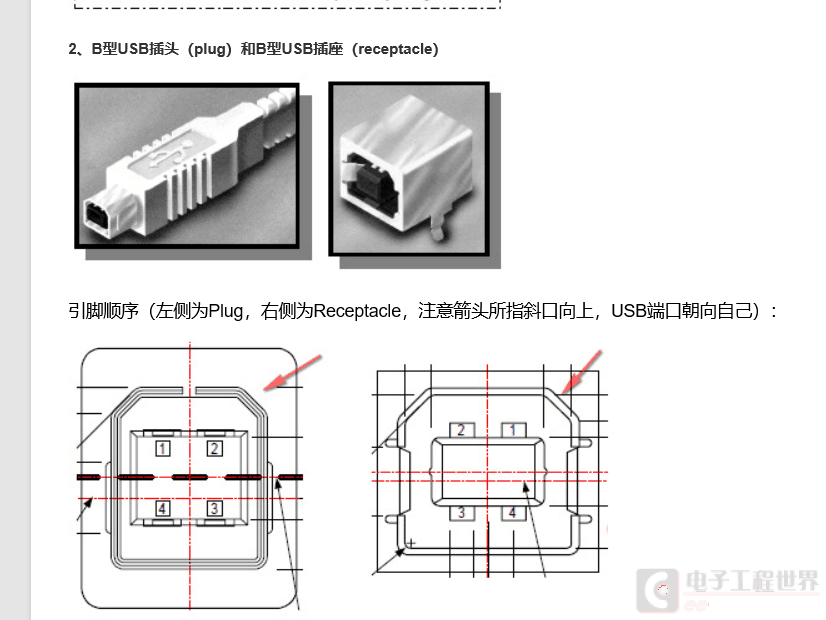

四个圆点顺序就是安装图中的1,2,3,4
如何连接是原理图已经确定好的，PCB封装的其实就是在板子上搞6个孔，4个小孔（0.92），2个安装固定孔（2个大孔直径2.3）

2楼-- · 2019-03-27 21:09

精彩回答 2 元偷偷看……

3楼-- · 2019-03-27 23:13

精彩回答 2 元偷偷看……

4楼-- · 2019-03-28 03:16

ddlxiaoxu 发表于 2018-4-16 23:05
有实物可以测一下！

谢谢！直接实测了一下，确定好了
