【已解决】如何在大焊盘周边叠加小焊盘并使其相互连接?
2019-03-27 09:20
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
14403
6
1600
本帖最后由 Tobey 于 2016-12-22 09:30 编辑
想将一个螺丝孔接外壳,使用大焊盘叠加小焊盘的方式实现,但是在PCB中报错,,,将clearance设定为0都无解,尝试在PCB库中将各焊盘连接起来(Bottom层),不过还是无效,,只好求助了

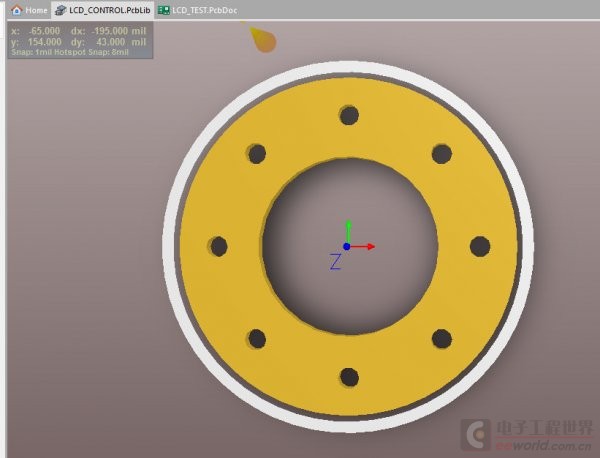

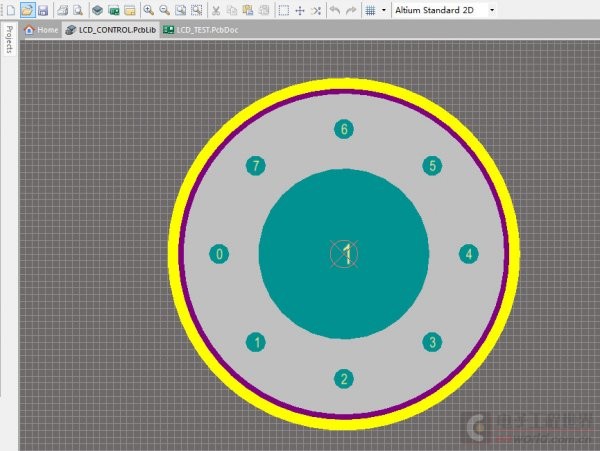

PCB库:

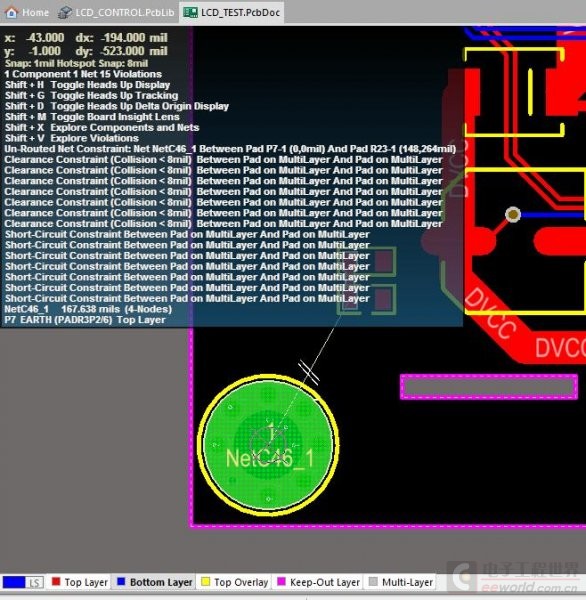

错误信息:
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
tianshuihu
1楼-- · 2019-03-27 15:39
精彩回答 2 元偷偷看……
加载中...
Tobey
2楼-- · 2019-03-27 16:24
精彩回答 2 元偷偷看……
加载中...
mcu200689
3楼-- · 2019-03-27 19:23
经常看到这种设计,不知道实际工作中有什么作用。。。。
加载中...
Tobey
4楼-- · 2019-03-27 23:43
mcu200689 发表于 2016-12-23 09:41
经常看到这种设计,不知道实际工作中有什么作用。。。。
这个就是为了接外壳(连接大地),旁边的小过孔是为了加固用的
加载中...
游在云间
5楼-- · 2019-03-28 02:38
为什么用过孔还是报错呢?过孔没法设置NET
加载中...
Tobey
6楼-- · 2019-03-28 06:51
精彩回答 2 元偷偷看……
加载中...
