Altium 修改封装后出现 footprint Not Found

2019-03-27 09:22发布

站内问答 / 电路设计
14643 8 1626

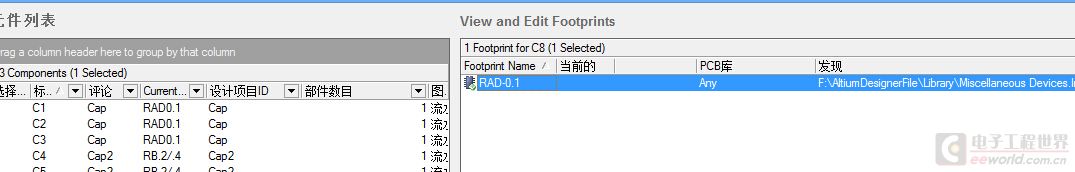

如下图，我先在封闭管理器里设置好封装，也有封装库目录，也点了确认。也把这个封装添加到了工程库里，
file:///C:Userszhangyongfu-PC_2AppDataRoamingTencentUsers798928422QQWinTempRichOle4DAZ]$75MP@$@E9RVV53{LH.jpg 4DAZ]MP@$@E9RVV53{LH.jpg 也如下图应用了封装更改

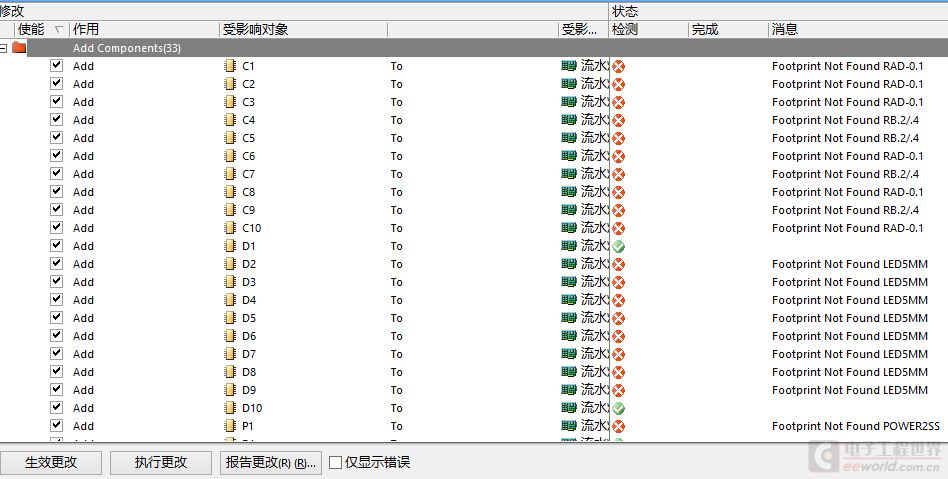

但把原理图更新到PCB时，又出现 footprint Not Found。很不是解，望前辈指点。
软件版AD14.3
file:///C:Userszhangyongfu-PC_2AppDataRoamingTencentUsers798928422QQWinTempRichOle4DAZ]$75MP@$@E9RVV53{LH.jpg
file:///C:Userszhangyongfu-PC_2AppDataRoamingTencentUsers798928422QQWinTempRichOleGC~U(O{`8@672`Z}U%J~@$H.jpg
file:///C:Userszhangyongfu-PC_2AppDataRoamingTencentUsers798928422QQWinTempRichOle)3KK6V~LLX@VW{4U72I{C5P.jpg
file:///C:Userszhangyongfu-PC_2AppDataRoamingTencentUsers798928422QQWinTempRichOle4DAZ]$75MP@$@E9RVV53{LH.jpg


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
wgsxsm
1楼-- · 2019-03-27 13:30
< 最简单的办法就是原理图先选中这几个元件,然后到PCB里按DEL删除,然后再在原理图中,选择Design--UpdatePCB...先试试看
qwqwqw2088
2楼-- · 2019-03-27 15:25
貌似封装库没有加进去。加到封装库后要保存，确定打开在原理图中点击元件可以看到封装库的形状，，，，
经世致用
3楼-- · 2019-03-27 16:44
 精彩回答 2  元偷偷看……
qwqwqw2088
4楼-- · 2019-03-27 20:45
经世致用 发表于 2014-12-2 20:29
在封装管理器里设置好封装后，能看到封装形状，更新到PCB时就报错了


鼠标放到绿 {MOD}的那个地方 然后shift+v，可以查看是什么告警
weixixi2005
5楼-- · 2019-03-27 22:58
学习了
史迪仔
6楼-- · 2019-03-27 23:16
 精彩回答 2  元偷偷看……
