课程设计做一个频率分析仪，前端电路元件太多，芯片太小，无奈只能制版，才发现学校里学的AD完全不够用啊，画画原理图还行，PCB一头雾水，求各位大侠看看我画的PCB，离能做板子还有多远，烦请指出，我好继续修改。
图片不怎么好上传，整个AD工程我放在附件里了，谢谢
第二版本已出炉，大家评论依然不能用，改进中
（改进版下载在10楼，希望大家继续指正）
又修改了一些，铺了双层地，上层地太碎，打了不少过孔，麻烦大家继续指正，谢谢
（第三版在20楼）
改了一些小问题，不说了，第四版在22楼，谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 flashtt 的问题《第一次画PCB，都要哭了，紧急求助》','https://www.xiaopingtou.net/q-24057.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
去掉覆铜，有几处线基本没什么间隔，这样肯定不行，不同网络的线都挨上了，难道是自动布线，还是规则没设置好？
有两个网络没走线，规则检查一下就知道了。
这个板子很空，实在不行就自动布线吧，工艺可以参考JLC的设置

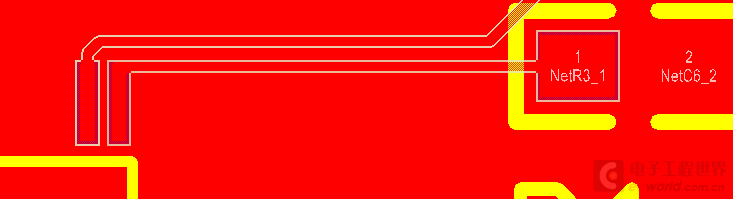

top层走线、封装和覆铜完全重合了，就是一块铜皮，看不见走线
规则不对吧，这肯定不能使用的
