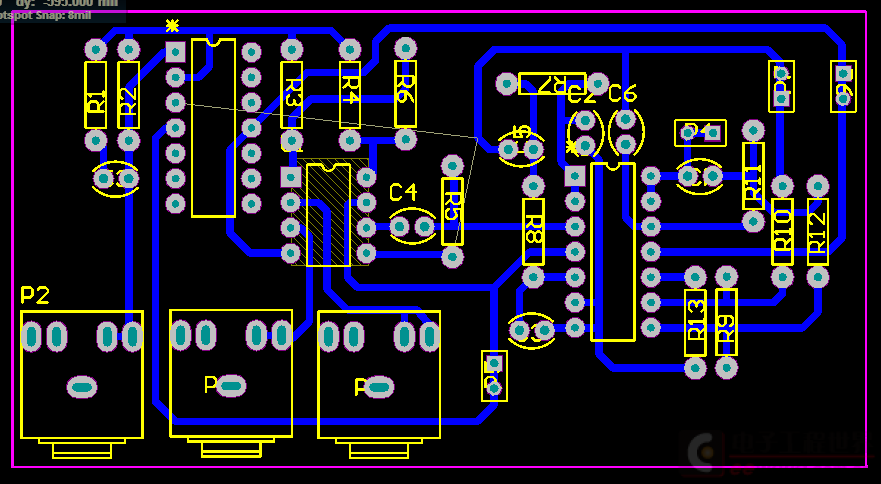

小白新画的pcb请大神们看看给出点意见

2019-03-27 09:23发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-03-27 17:10

< 为什么所有的丝印都要用元器件挡住？你调试的时候出了问题很麻烦的，建议不要把丝印挡住

2楼-- · 2019-03-27 17:34

还有图中还多元器件的引脚没有链接，不知道什么意思，还有元器件的两个脚直接连一起，搞不懂，也看不到丝印

3楼-- · 2019-03-27 20:33

精彩回答 2 元偷偷看……

4楼-- · 2019-03-27 21:27

单面板中大体积的元件焊盘应稍微大一些，保证焊接机械结构性能，防止受到震动时铜皮剥离、断脱。
元件可以再摆放的密一些

5楼-- · 2019-03-28 01:15

走线尽量不要走直角！
