有没有人懂PCB天线设计?想请教几个问题

2019-03-27 09:25发布

本帖最后由 treesss 于 2017-12-30 18:34 编辑

给2.4G蓝牙芯片CC2541画PCB板载天线,因为之前没做过天线方面的设计,所以想照抄TI的参考设计,但是由于产品面积比较小,又不能完全照抄,想请教几个问题

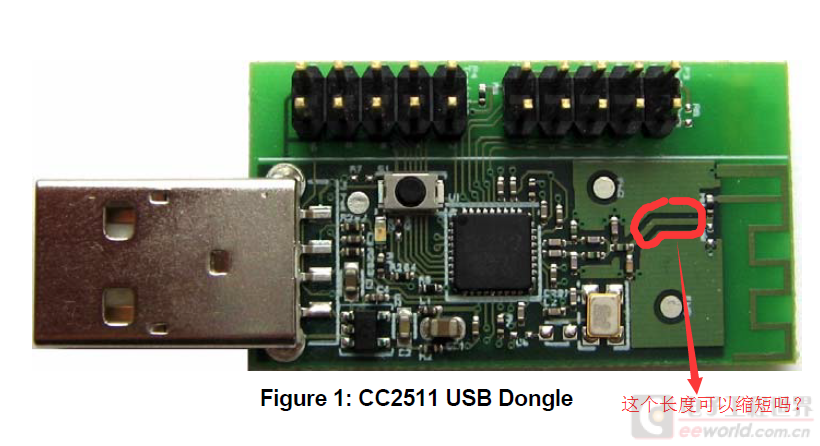

1.红圈部分布线可以缩短吗? 长度是否可以缩短.png

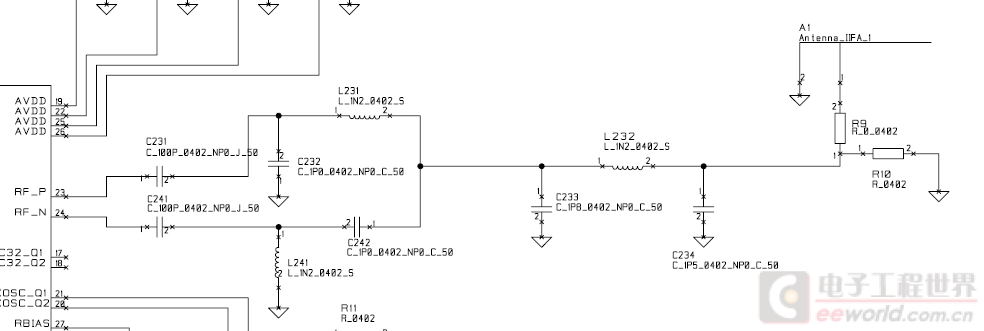

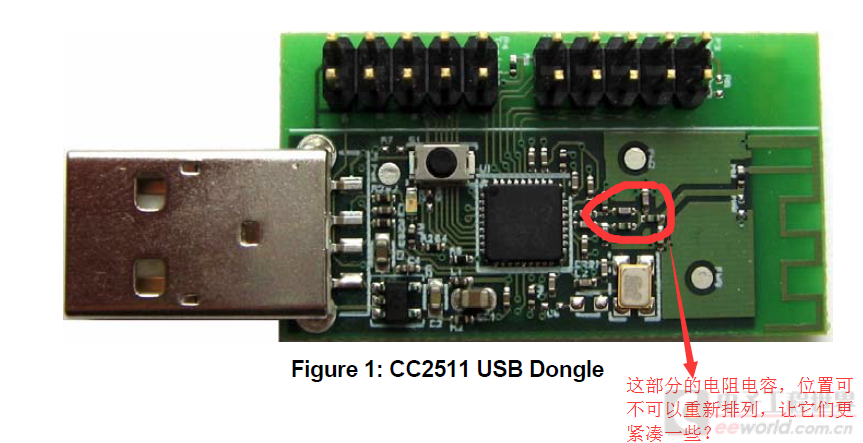

2.红圈内电阻电容电感部分,位置可不可以重新排列,更紧凑一些?

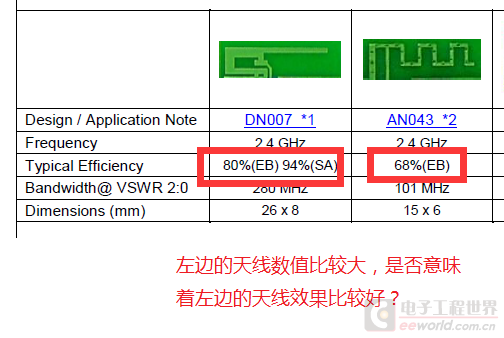

3.TI还提供左边的另外一种天线做参考,里面的参数EB、SA有人知道是什么意思吗?
4.蓝牙2.4Ghz波长的话12.5cm,我的板子这么小的尺寸还需要考虑阻抗匹配什么的吗?如果需要的话怎么做阻抗匹配呢?我都不懂啥是阻抗匹配...




此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
xunke
1楼-- · 2019-03-27 17:30
< 去TI官方论坛问问
xiaowuzou
2楼-- · 2019-03-27 22:39
 精彩回答 2  元偷偷看……
treesss
3楼-- · 2019-03-28 00:22
 精彩回答 2  元偷偷看……
