本帖最后由 萤火 于 2017-12-5 18:30 编辑

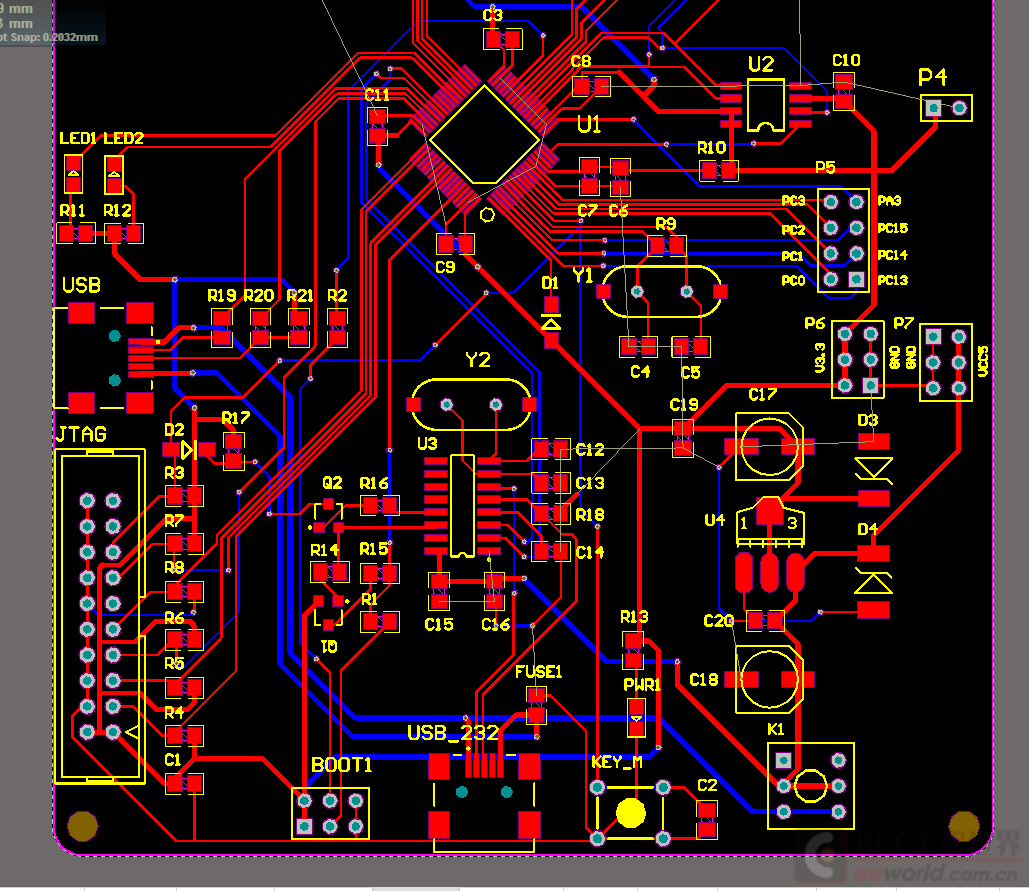

各位老师，下图是我按正点原子STM32f103画的核心板电路，请各位老师指点一下布线，该怎么铺地？从左上到右下主要电路是：1.两个LED 2.USB通信 3.JTAG电路 4.STM32F103 5.CH340G芯片 6.USB 7.AMS1117.3.3 8.U2（flash芯片）9.K1（复位按键）
此帖出自小平头技术问答
各位老师，下图是我按正点原子STM32f103画的核心板电路，请各位老师指点一下布线，该怎么铺地？从左上到右下主要电路是：1.两个LED 2.USB通信 3.JTAG电路 4.STM32F103 5.CH340G芯片 6.USB 7.AMS1117.3.3 8.U2（flash芯片）9.K1（复位按键）
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
