求教一个封装库，使用软件是cadence

2019-03-27 09:28发布

站内问答 / 电路设计
3456 7 1794
有建立过HSEC8-113-01-L-RA-L2型号封装的兄弟吗，这是一个表贴器件还是插装器件呀，没见过实物没有一点概念啊，看不懂封装图。求教求教。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
1399866558
1楼-- · 2019-03-27 19:37
 精彩回答 2  元偷偷看……
桃桃桃
2楼-- · 2019-03-27 20:51
1399866558 发表于 2017-12-14 19:24
虽然我在用这个工具下的一两款软件，但是呢，没人会帮你画的，你坐着等吧。

我只是想了解一点这个封装，是表贴件还是插装件，不需要等人给我画出来
1399866558
3楼-- · 2019-03-27 20:55
应该是贴片的，有三视图吧。
qwqwqw2088
4楼-- · 2019-03-28 02:49
 精彩回答 2  元偷偷看……
qwqwqw2088
5楼-- · 2019-03-28 08:31
本帖最后由 qwqwqw2088 于 2017-12-15 09:35 编辑

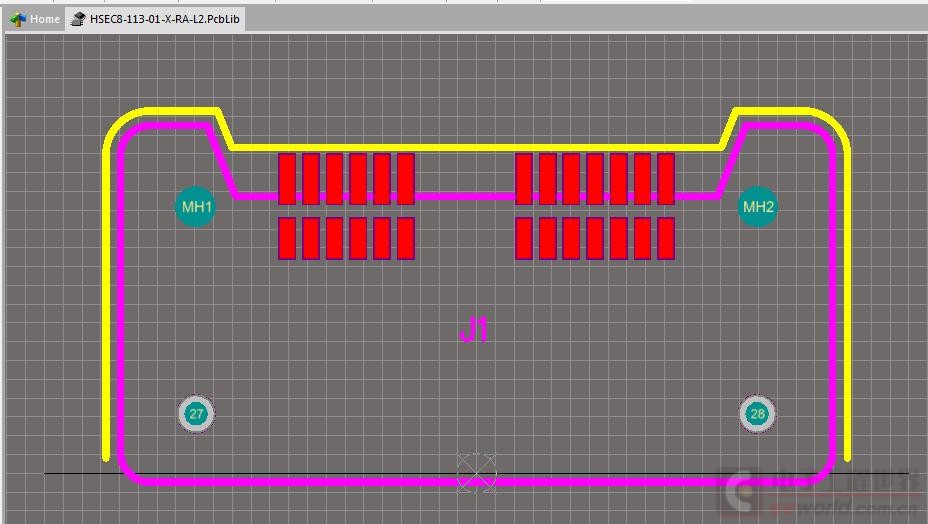

下面是AD封装

如能使用，务必与自己需要的实物卡座，对照无误后再用

下面有AD封装的和OrCAD
hsec8-113-01-x-ra-l2（Altium Designer）.zip (14.19 KB, 下载次数: 3) 2017-12-15 09:33 上传 点击文件名下载附件 hsec8-113-01-x-ra-l2（OrCAD Layout）.zip (5.73 KB, 下载次数: 2) 2017-12-15 09:33 上传 点击文件名下载附件
qwqwqw2088
6楼-- · 2019-03-28 08:41
 精彩回答 2  元偷偷看……
