AD14软件中的层次性原理图如何实现多个原理图导出一个PCB

2019-03-27 09:28发布

8536 3

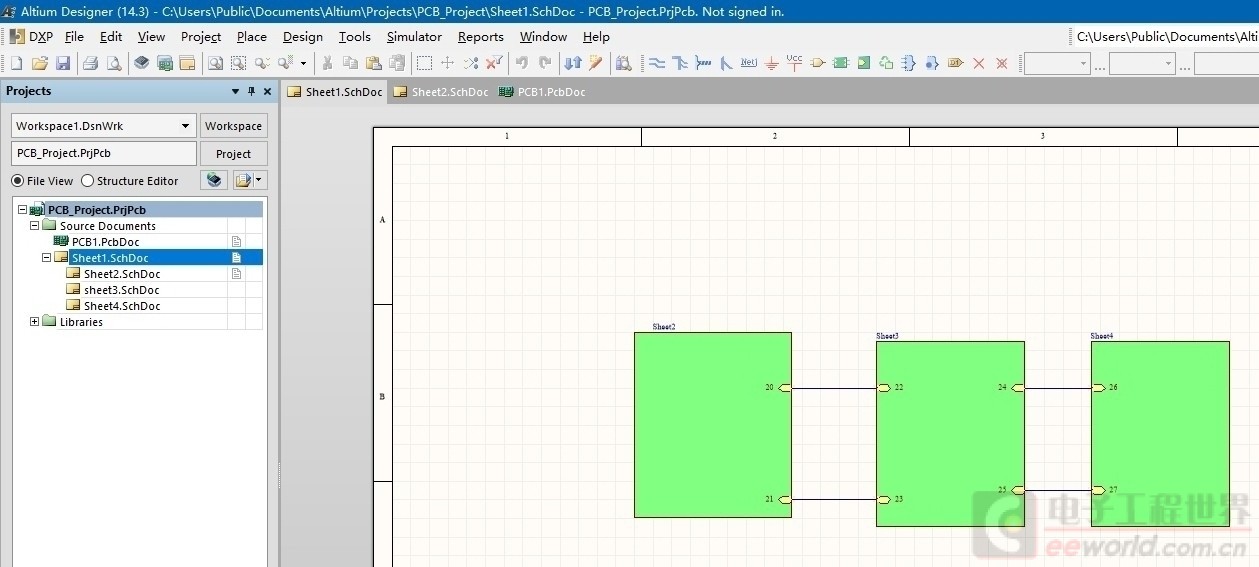

各位大神们，请问像这样由上到下的设计，怎么将多个原理图导到一个PCB中呢？有没有完整的带图讲解，谢谢各位了！
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-27 16:16

< 1.把几个图保存在一个工程下，这个一般没有问题
2.总图和其他层次图按步骤做的，工程下新建一个PCB文件，在任意一个原理图中菜单设计-Update PCB到新建PCB文件中即可
