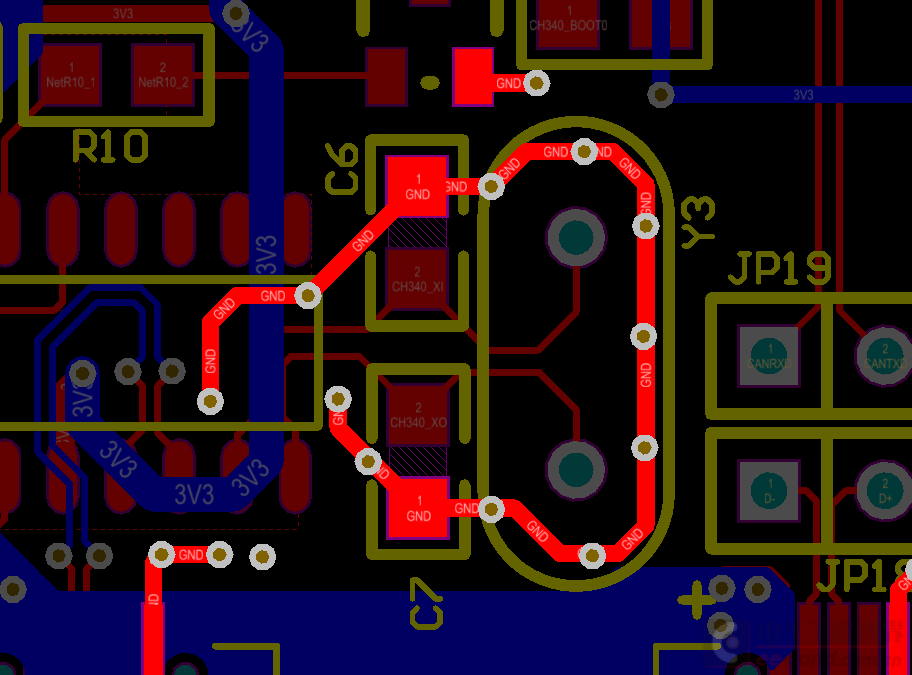

< 这里打孔应该是为最后铺铜做准备
但这里是单片机的晶体附近，晶体引脚均为高阻引脚，最好这里少打孔，须小心处理，确保晶体与X1，X2 引脚之间的连线距离最短，在晶体引脚周围使用接地，，

楼主的晶体应该靠近单片机，两个电容放在外侧

1打孔后不久是要和另一面的线连接吗，那为什么GND要打那么多孔 （而且还没线连接孔）？
这个是让地的面积大一些，比如打一个孔，也许就坏了，两面的地就连不上了。不过我死看不上那么多孔，我觉得打三四个就够了。

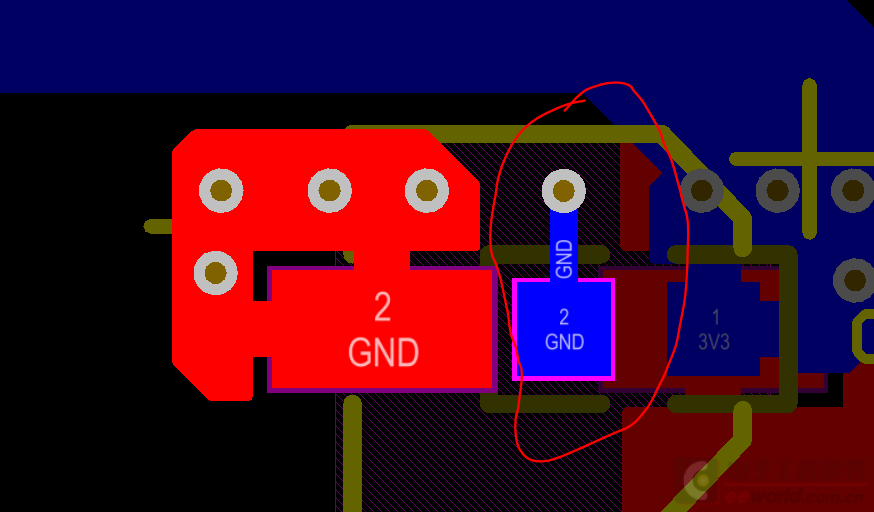

2为什么焊盘那要铺铜（话红圈左边）  后期整体（整块板）铺铜不就行了？
我画板子都是最后整块板铺铜。铺铜就是为了减小电磁干扰。
3为什么GND（画红圈那）打个孔就行了？不是要和相同网络的连接吗?
这个是个人习惯，你完全不用在那打孔，我是不会在那打孔，因为容易同晶振的壳碰上了。这是大计

你们什么规矩，接地用红 {MOD}？看的我都晕了。

高进 发表于 2017-12-8 11:55
你们什么规矩，接地用红 {MOD}？看的我都晕了。

双层板，一般默认顶层为红 {MOD}
