集成运放PCB设计

2019-03-27 09:29发布

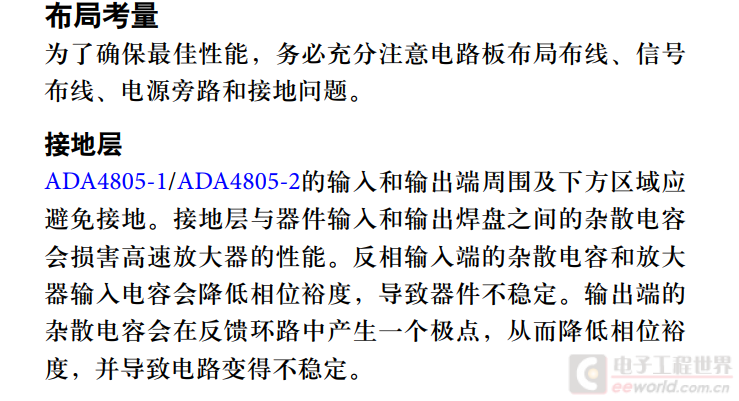

请问,这个接地层是要怎么处理,它的意思是在运放芯片底下不能铺地吗?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
littleshrimp
1楼-- · 2019-03-27 14:54

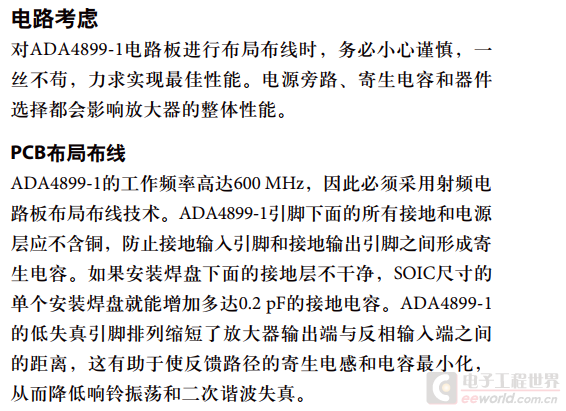

< 对,地和电源都要注意ADA4899-1数据手册里的解释更详细一些


萤火
2楼-- · 2019-03-27 18:50
littleshrimp 发表于 2017-11-30 12:00
对,地和电源都要注意ADA4899-1数据手册里的解释更详细一些

为啥这种官方的就是看不懂呢?我设计的是双层板,没有电源层,我就想再顶层铺个地层,不然地线太多不好连接
littleshrimp
3楼-- · 2019-03-28 00:22
萤火 发表于 2017-11-30 15:13
为啥这种官方的就是看不懂呢?我设计的是双层板,没有电源层,我就想再顶层铺个地层,不然地线太多 ...

你只需要把放大器下边的地挖空就可以
对布线影响不大
高速放大器要发挥最佳性能最好用4层板
你可以参考下边的资料看下
http://www.analog.com/media/en/technical-documentation/user-guides/10-Lead_LFCSP_Evaluation_Board_UG-776.pdf
