gerber 文件导致过孔连铜,IC封装变形 。急!!!已经废了一批板子了。

2019-03-27 09:31发布

急!!!已经废了一批板子了。
我用的软件版本是PADS9.5。导出gerber文件给板厂时有几处过孔在bottom层直接连铜了,还有一处是IC芯片的管脚都连在一起了,不知道什么原因,麻烦高手帮忙看看呗,多谢了·

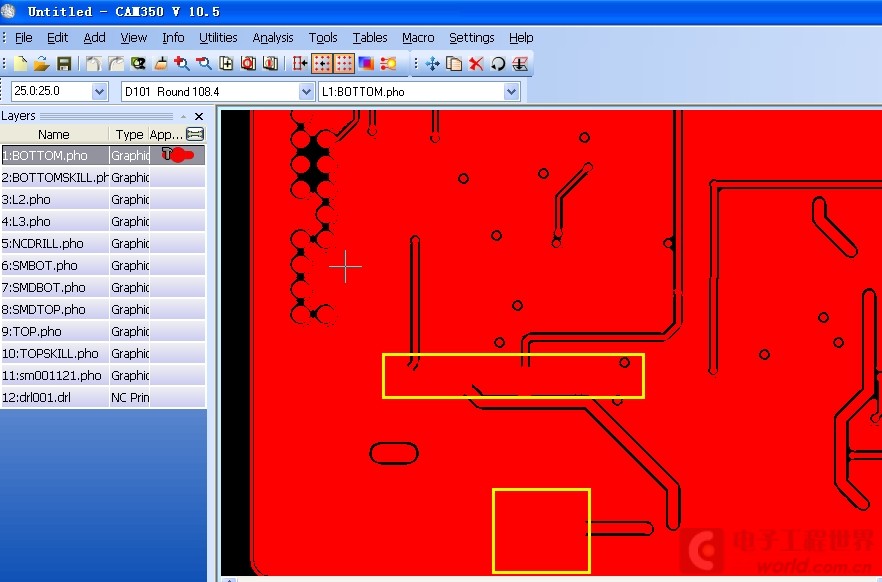

CAM350中显示的过孔连铜:
过孔连铜 过孔连铜

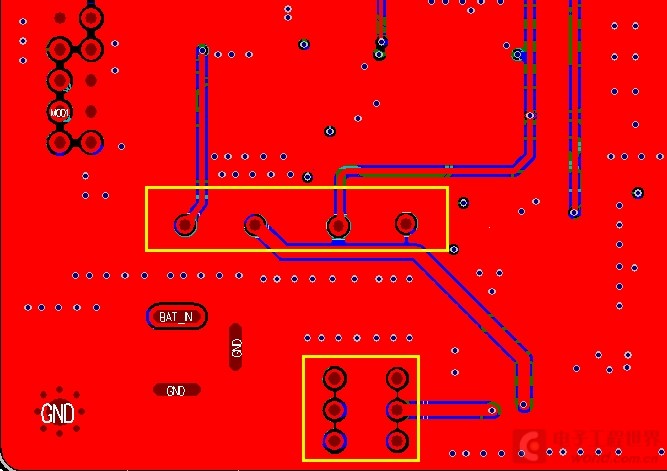

源设计:
过孔原图 过孔原图

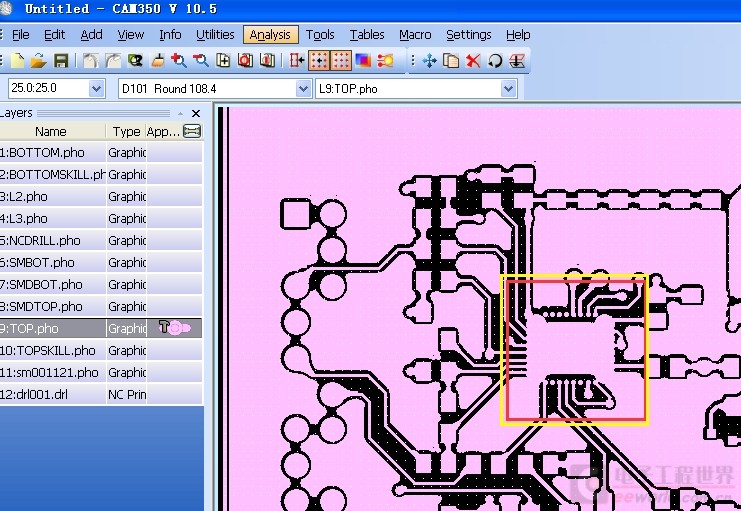

IC封装变形:
IC变形 IC变形

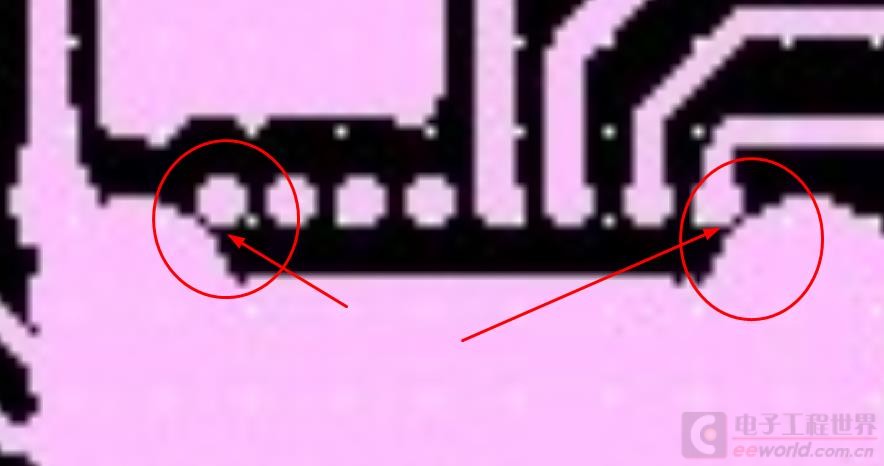

封装原图:
IC原图 IC原图

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
qwqwqw2088
1楼-- · 2019-03-27 11:41
< gerber 文件导致过孔连铜,IC封装变形??
这个与文件有关系么?
PCB板厂的问题啊
qwqwqw2088
2楼-- · 2019-03-27 13:00
很明显是做板工艺的精度不够造成
要求厂家重做
ienglgge
3楼-- · 2019-03-27 15:21
pads文件,有没有进行规则检查。是否存在问题。之前是正常的吗,还是一直这样。
silencepiece
4楼-- · 2019-03-27 18:55
ienglgge 发表于 2017-11-1 20:19
pads文件,有没有进行规则检查。是否存在问题。之前是正常的吗,还是一直这样。

pads 原文件规则检查过了 在pads里导gerber时进行过预览 没问题 但是用我自己用cam350 打开就变成这样了
silencepiece
5楼-- · 2019-03-27 20:51
 精彩回答 2  元偷偷看……
silencepiece
6楼-- · 2019-03-27 21:16
qwqwqw2088 发表于 2017-11-1 20:17
很明显是做板工艺的精度不够造成
要求厂家重做

这个IC的封装已经变形了 引脚不是这样的
