PCB 数字地与模拟地怎么连接

2019-03-27 09:33发布

本帖最后由 萤火 于 2017-8-3 20:26 编辑

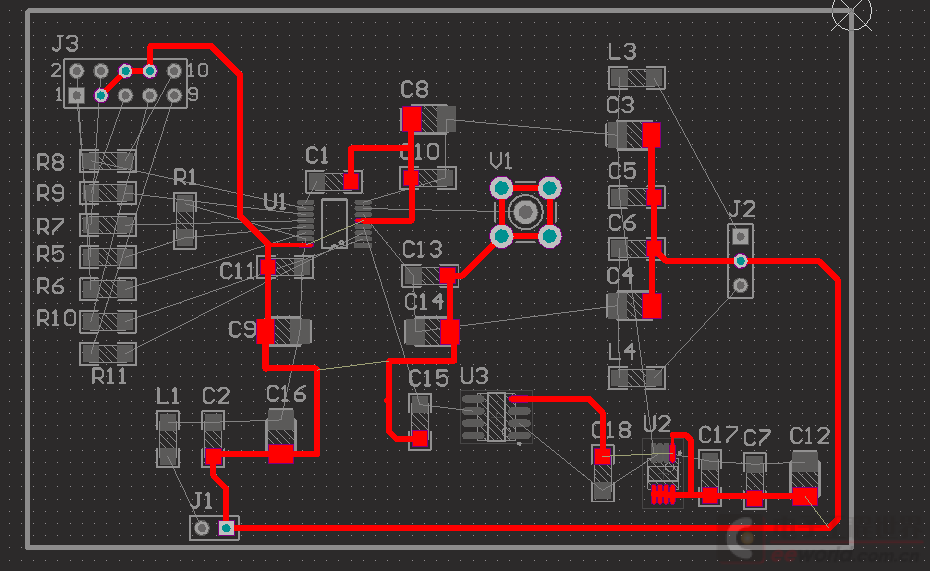

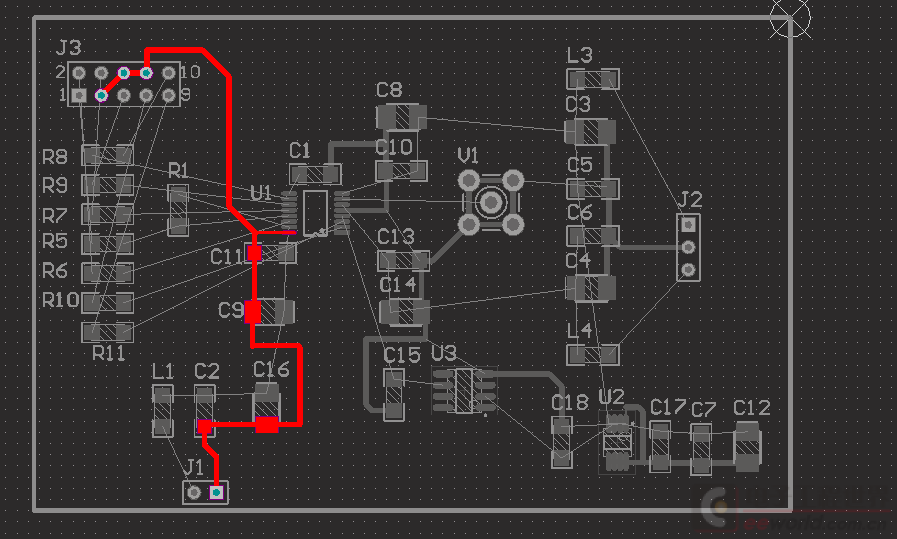

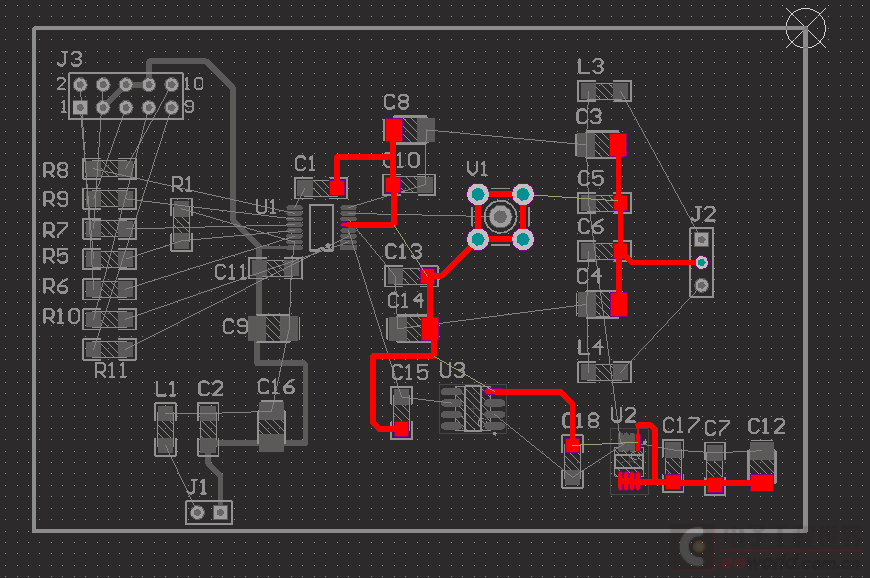

各位老师,下面的图是我根据ADI手册上的DA转换器进行PCB绘制,第一个图是模拟地,第二个图是数字地,我按照图三把两个地连接,这样可以吗(注:把J1与J2的地相互连接)?

1q.png 1qq.png 1qqq.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
飞鸿浩劫
1楼-- · 2019-03-27 18:36
< 本帖最后由 飞鸿浩劫 于 2017-8-3 21:08 编辑

你这元件是1206的吗?看着真大……摆放也有点太随意了,地一般不用分开
萤火
2楼-- · 2019-03-27 20:04
飞鸿浩劫 发表于 2017-8-3 21:05
你这元件是1206的吗?看着真大……摆放也有点太随意了,地一般不用分开

布局是按照数据手册的
qwqwqw2088
3楼-- · 2019-03-27 22:32
不知道板子的是否为高频,,,
最好按照ADI手册上的DA转换器进行PCB绘制。有数字地和模拟地当然最好不要直接连,,,,
飞鸿浩劫
4楼-- · 2019-03-27 23:58
 精彩回答 2  元偷偷看……
littleshrimp
5楼-- · 2019-03-28 02:28
你用的是走线连接吗 正常应该用大面积铺铜的 有些ADI手册一般会说模拟地和数字地(大面积铺铜)在器件的下方连接 一般不要用电阻和磁珠
littleshrimp
6楼-- · 2019-03-28 04:58
http://www.analog.com/media/cn/technical-documentation/user-guides/UG-185.pdf
