< 过孔安全距离岂能给出电压完事

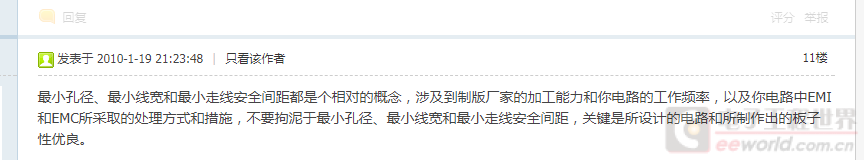

可以参考一下他们的讨论
http://bbs.eeworld.com.cn/thread-93683-1-1.html

应该是孔间距好像没规定，对焊盘的间距是有要求滴。
这个文档可以参考一下
https://wenku.baidu.com/view/8b1118d1336c1eb91a375df3.html

本帖最后由 qwqwqw2088 于 2017-10-18 20:50 编辑

线宽和安全间距
     当为1.5MM(约为60MIL)时,线间绝缘电阻大于20M欧,线间最大耐压可达300V, 当线间距为1MM(40MIL)时,线间最大耐压为200V,因此,在中低压(线间电压不大于200V)的电路板上,线间距取1.0～1.5MM(40～60MIL)。在低压电路,如数字电路系统中,不必考虑击穿电压,只要生产工艺允许,可以很小。  一般的板子可设为 0.254mm 较空的板子0.3mm 较密的板子可设为0.2-0.22mm , 0.1mm 以下是绝对禁止的
过孔大小的选择：
PCB设计生产中使用的典型的过孔尺寸如下：
    一般的射频(RF)PCB上用于接地或其它特殊需要场合的过孔尺寸为：孔直径16mil，焊盘直径32mil，反焊盘直径48mil；
单板密度不大时使用的过孔尺寸为：孔直径12mil，焊盘直径25mil，反焊盘直径37mil；
单板密度较高时使用的过孔尺寸为：孔直径10mil，焊盘直径22mil或20mil，反焊盘直径34mil或32mil；
在0.8mm BGA下使用的过孔尺寸为：孔直径8mil，焊盘直径18mil，反焊盘直径30mil。
对于过孔阻焊盘大小的设计：
    在改善EMC性能，而又不会严重影响产品质量的前提下，阻焊盘应该设计的尽可能的小。考虑到工厂的过孔加工精度（+/-3mil）和多层板的层间定位问题，PCB需要采用大的阻焊盘来保证成品率，因此阻焊盘的大小最小是比焊盘大12mil，常用的是大20mil.

qwqwqw2088 发表于 2017-10-18 20:07
过孔安全距离岂能给出电压完事
可以参考一下他们的讨论
http://bbs.eeworld.com.cn/thread-93683-1-1.htm ...

晕，感觉这个帖子啥也没说 ！

qwqwqw2088 发表于 2017-10-18 20:13
关于过孔大小的决定因素：
一个过孔主要由两个部分组成，一是中间的钻孔(drill hole)，二是钻孔周围的焊盘 ...

先谢谢版主的耐心细致的回复！

是我的帖子没说清楚吗 ？
我问的是 安全间距 ？怎么版主大哥给我回复的是过孔的问题
