关于altium designer铺铜的问题

2019-03-27 09:34发布

站内问答 / 电路设计
17842 8 1697
如图：左边黄 {MOD}正方形丝印内的方形焊盘是顶部和底部都有焊盘的，并且都是接地，顶层铺铜时要求用十字接地，而底层接地要求用全包裹式那种，但右边长方形框内的第2第4焊盘顶层与底层都只能用十字形连接，请问老师，如何操作

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
henangongda-123
1楼-- · 2019-03-27 18:32
< 用填充，放置---填充
esmember
2楼-- · 2019-03-27 22:15

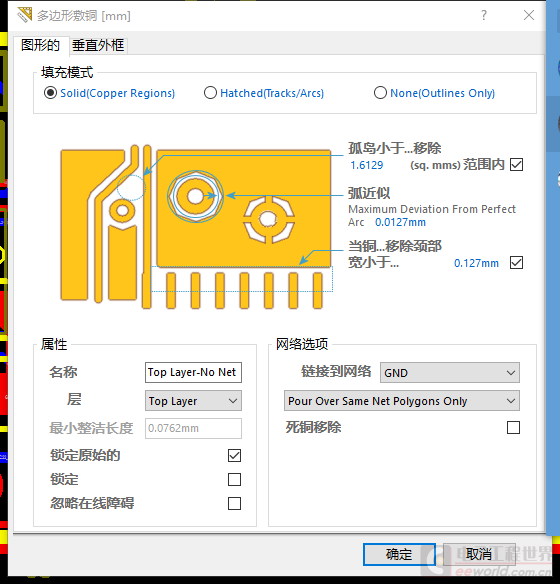

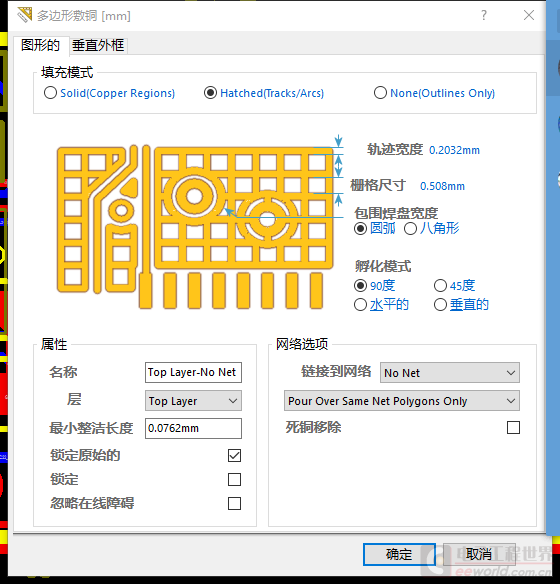

我是来打酱油的。都是在多边形的铺铜里设定。 0.png 上面估计不用改什么了。或者改下弧度之类的也行。如果想实心的话下层把 1.png 里面的轨迹宽度大于栅格尺寸就好了
esmember
3楼-- · 2019-03-27 23:05

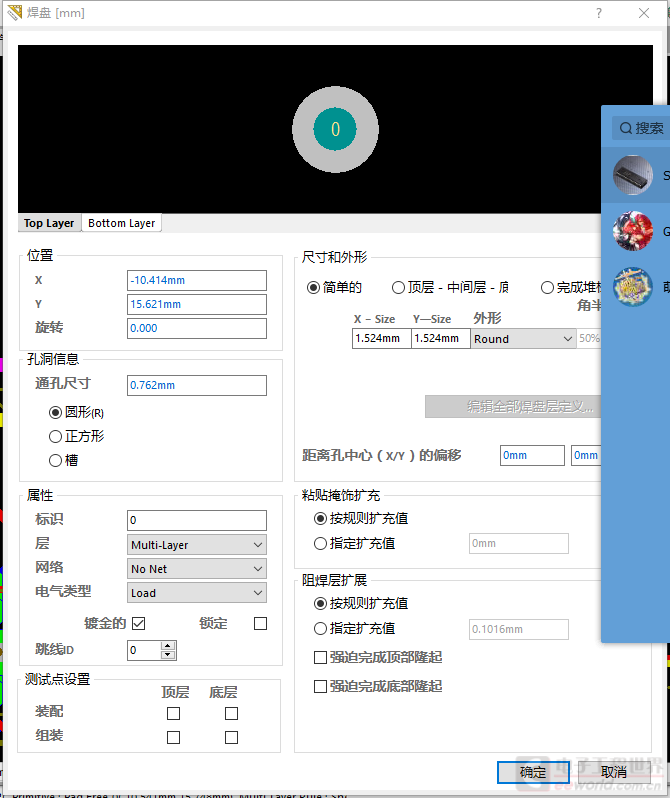

2.png 补充，如果你想把左侧方块里面改成焊盘的话就加大中间的那个过孔的外边尺寸，改下这里的尺寸就好了。
ddllxxrr
4楼-- · 2019-03-28 01:31
铺地，分顶层和底层两次铺，规则不一样，也可以小范围再铺一次，但是上次得留出空间来
haixinghp
5楼-- · 2019-03-28 03:47
 精彩回答 2  元偷偷看……
MrKingMCU
6楼-- · 2019-03-28 09:08
我通常的处理方式就是直接在IC下面这个焊盘上放一块填充，这两个地方比较特殊，使用高级规则来设置比较麻烦
