本帖最后由 鼻子加农炮 于 2017-10-9 14:19 编辑
新手上路,请大神多帮忙!
我在尝试做一个stm32芯片的小板子,从网上找了stm32的元件库,下载后发现在原理图那里,元件是被分为两个部分的(part A与part B)。
part B是电源相关的引脚,我连接好这部分引脚的接线后,准备做part A引脚的连线,但发现在part A界面里,有part B连线的干扰,在这个基础上设计原理图,既不方便,也不美观,请问各位大神该如何处理?
现在正在做,在线等,先多谢帮忙了!

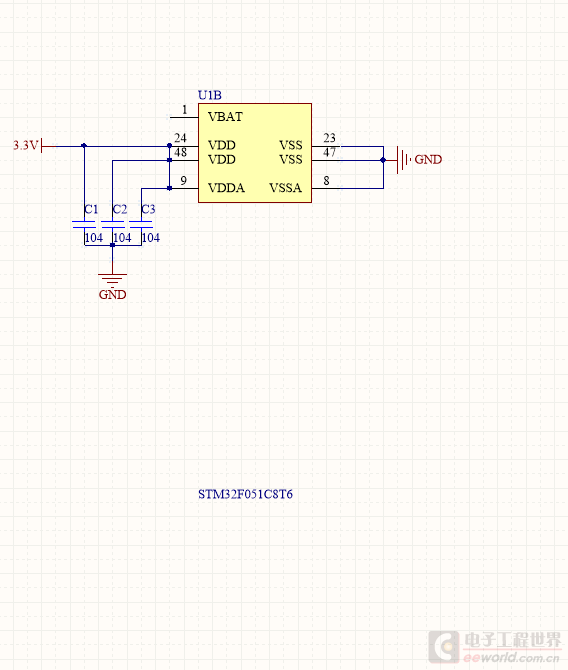

part B部分的接线原理图

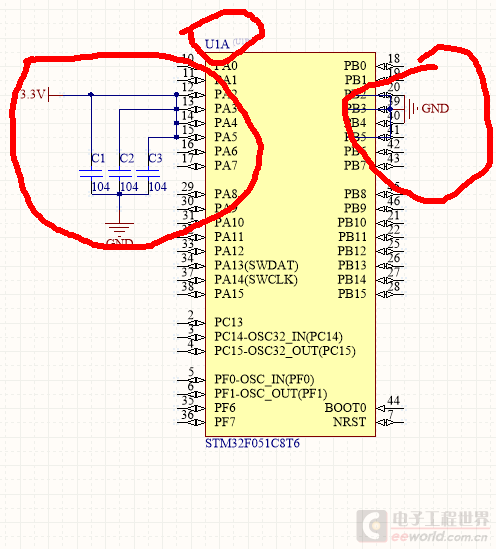

显示part A,并对相应的引脚接线时,part B的接线产生了干扰
到官网,找stm32F051c8t6的手册,原理图元件库必须正确把元件管脚搞清楚
PCB图库是要看长的什么子搞清

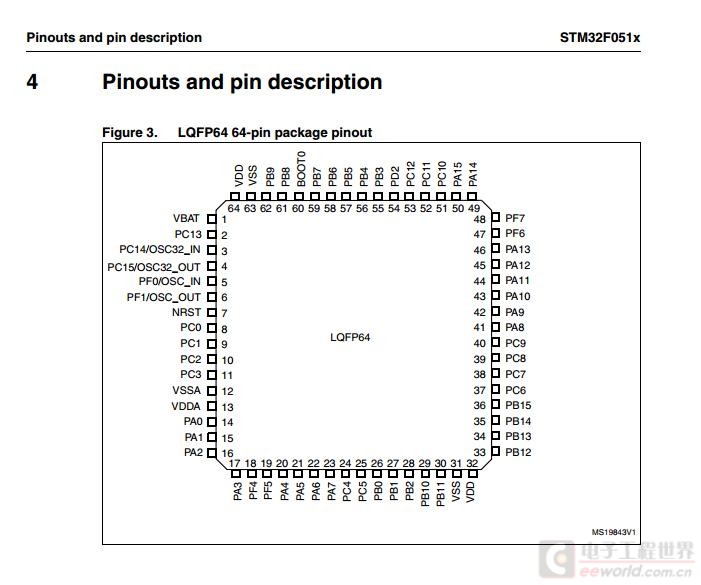

STM32F051x4 STM32F051x6STM32F051x8
我知道这个啊,也做过430的MCU元件,不区分part A与part B的那种。
我的问题是,我下载的stm芯片元件库,提供的元件涉及到了不同的部分,这个时候针对不同部分的画线,该怎么设计?
