之前看了于博士的cadence教程，这几天打算用cadence画个stm32最小系统，，，
原理图通过了drc，并导出了网表，
pcb editor里导入网表warning提示几个元件未找到对应的PCB封装，没有error，说明setup里的psmpath和padpath设置的没什么问题，
现在的问题在于：在place里打开的placement窗口中，能够看到未摆放的元件，但是选中后无法预览及放置元件，，在advaced settings中勾选了library，发现cadence自带库中的元件也是一样的状况，，，
系统：win10 64
cadence：16.6-2015
原理图：OrCAD Capture CIS
PCB：Allegro PCB Design XL

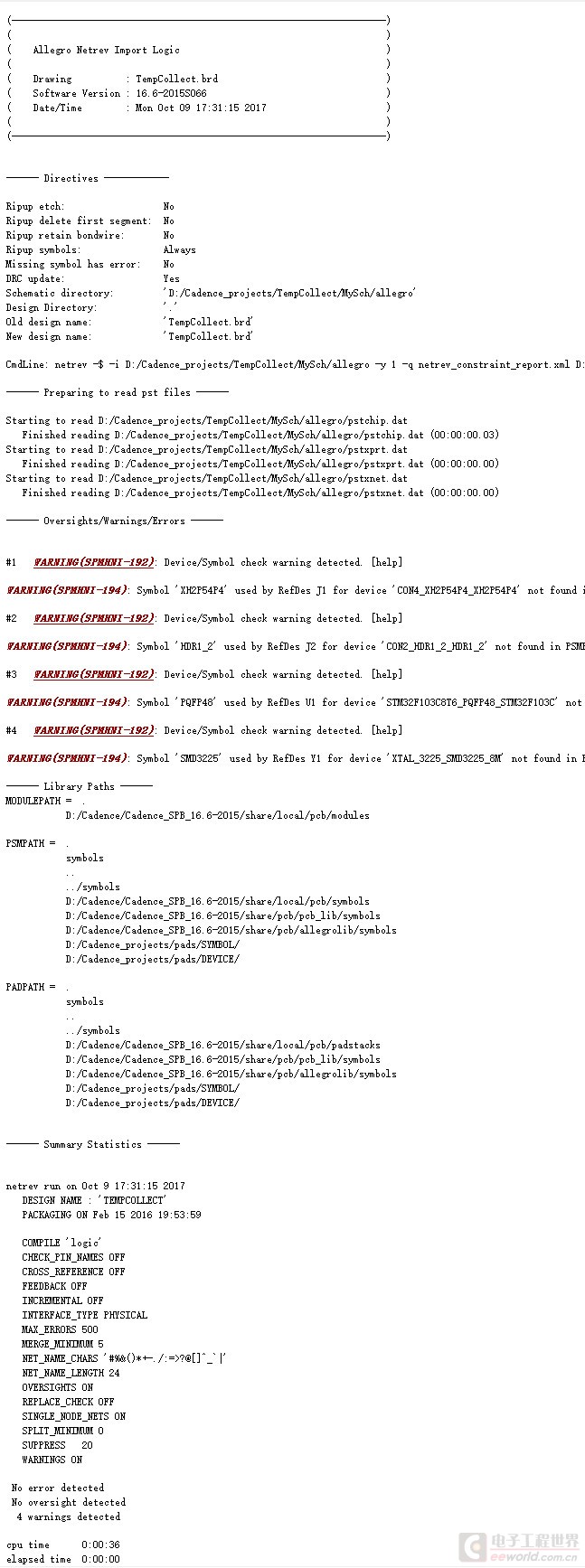

网表导入信息：

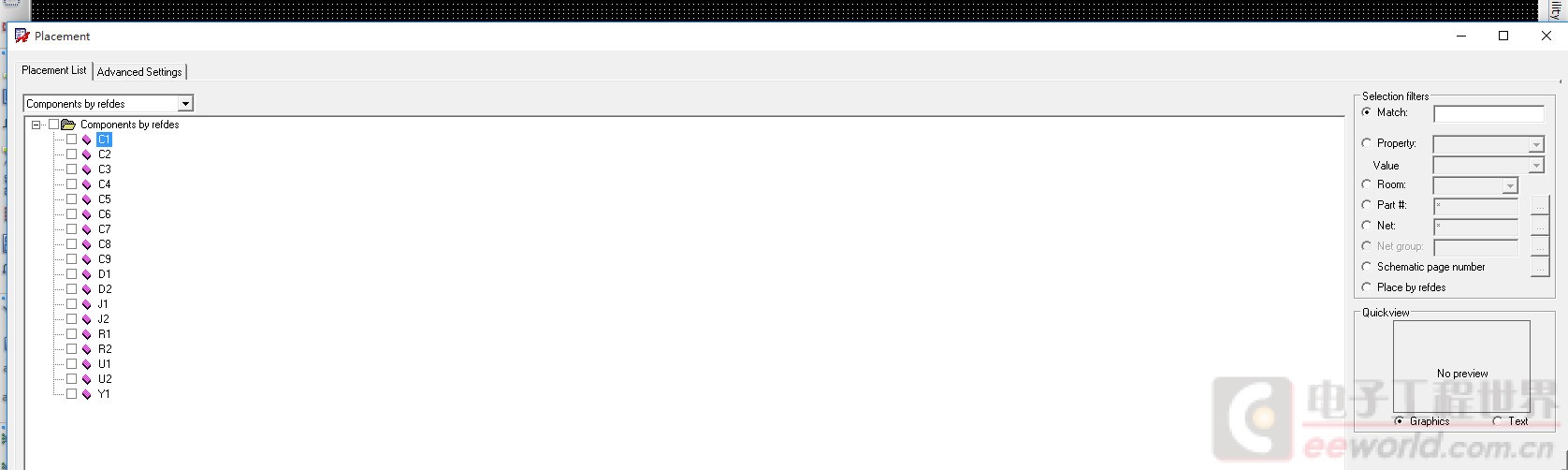

放置PCB封装：
（未放置元件列表）
（自带库元件列表）
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
调整优先级是指调整psmpath及padpath中的路径顺序吗？这样解决不了这个问题，是不是我装的软件有问题啊
问题解决了！昨天下午就开始纠结这个问题了，，，结果居然是因为win10未激活造成的，刚把系统激活了，发现元件能正常显示了
