CAT4139芯片设计无法升压

2019-03-27 09:37发布

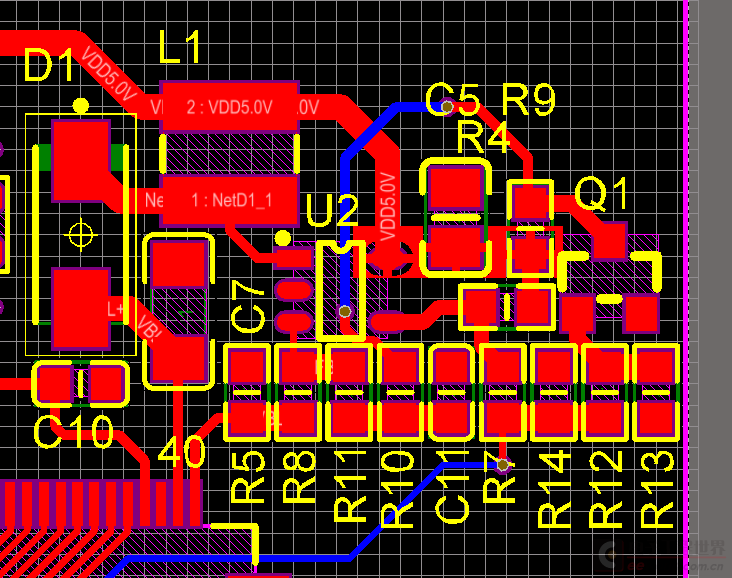

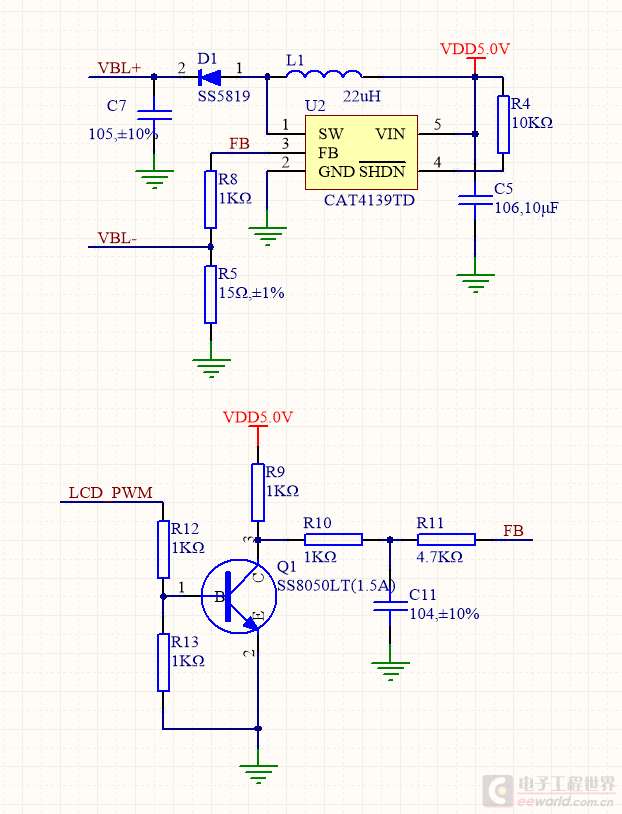

三个图,分别是原理图,PCB[实际板子是覆铜的],无覆铜PCB,铜皮是PGND,不知道怎么的,LCD_PWM输入高,VBL+ 对 VBL- 电压是5.5V,LCD_PWM输入低,VBL+ 对 VBL- 电压是4.5V,输入电源电压5.0V.谁知道怎么搞.





此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
huaiqiao
1楼-- · 2019-03-27 10:37

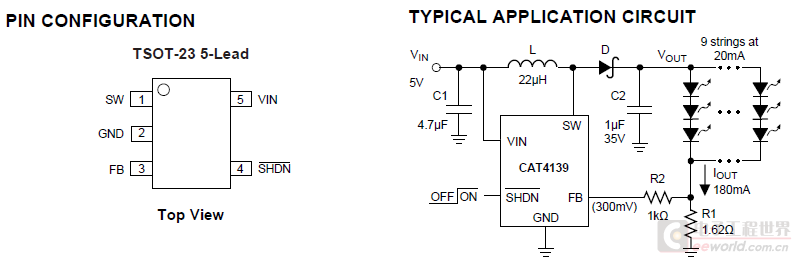

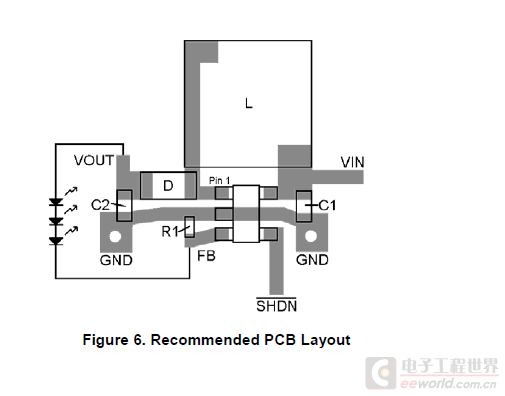

< 建议您如果有条件的话,先以datasheet中的典型电路为依据搭建一个看看。扫了眼datasheet,您的电路和datasheet中有点差异。还有datasheet中有明确的指出layout的时候的图示哦。所以,您再仔细研究下。


CAT4139.pdf (274.02 KB, 下载次数: 12) 2015-8-24 13:30 上传 点击文件名下载附件




cl17726
2楼-- · 2019-03-27 13:22
huaiqiao 发表于 2015-8-24 13:31
建议您如果有条件的话,先以datasheet中的典型电路为依据搭建一个看看。扫了眼datasheet,您的电路和datash ...

这个为了加入调光电路,而重新改了一点布局,其实元件位置布局差异不大的啊.
huaiqiao
3楼-- · 2019-03-27 17:20
 精彩回答 2  元偷偷看……
cl17726
4楼-- · 2019-03-27 20:45
huaiqiao 发表于 2015-8-24 13:56
您这个应该是LED的电路了,说实话,led的这个电路没搞过。但是建议是以典型电路为主+调光电路。

如果按照典型电路布局,调光电路没位置放啊.所以只能尽量减少典型电路的改变,改变得尽量少了.
huaiqiao
5楼-- · 2019-03-27 22:56
cl17726 发表于 2015-8-24 13:59
如果按照典型电路布局,调光电路没位置放啊.所以只能尽量减少典型电路的改变,改变得尽量少了.

因为我没仔细阅读datasheet,减少典型电路您不怕这个典型电路不工作吗?建议您再仔细看下这个典型电路中的各元件是否真的能减少呢。
cl17726
6楼-- · 2019-03-28 01:26
huaiqiao 发表于 2015-8-24 14:01
因为我没仔细阅读datasheet,减少典型电路您不怕这个典型电路不工作吗?建议您再仔细看下这个典型电路中 ...

表达不清,我说的是减少改变... 典型元件都在
