AD16代开ad13画的多层板，选不到非信号层

2019-03-27 09:39发布

站内问答 / 电路设计
14625 3 1719

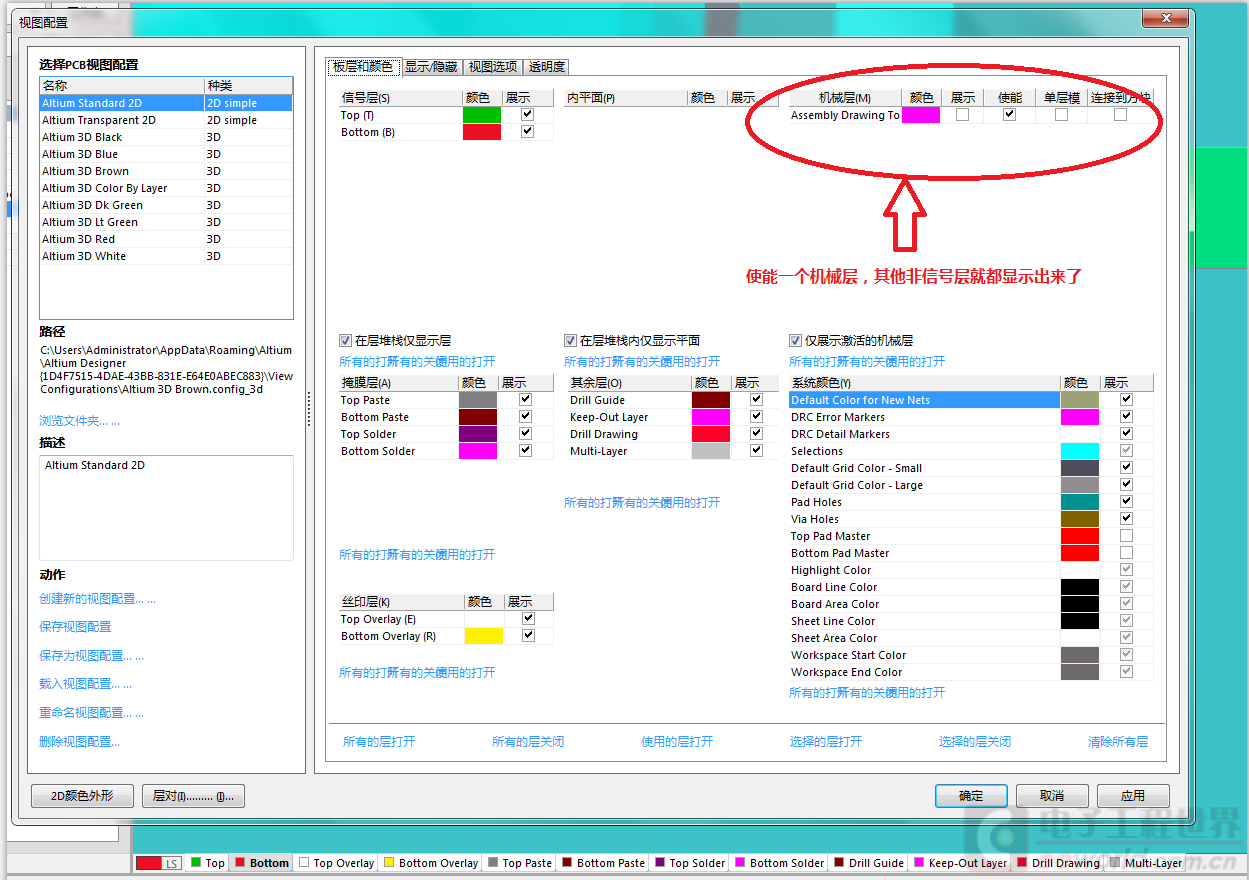

如图，丝印层和阻焊层都打开了，可是下面状态栏只有信号层，没有丝印层这些非信号层。。。

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
残雪
1楼-- · 2019-03-27 15:38
< 丝印是有的，只不过是机械层不见了哦~楼主设置了什么
qwqwqw2088
2楼-- · 2019-03-27 16:36
应该是隐藏了
lx2233456
3楼-- · 2019-03-27 17:46
AD16打开旧版是会出现这种情况，按om，然后添加一个机械层并使能，其他那些非信号层标签卡就可以显示出来了（这样可以解决，但原因不详。。。）
