用PADS画PCB和原理图的问题

2019-03-27 09:42发布

站内问答 / 电路设计
2549 3 1121
现在在用PADS Logic VS.1.2  软件画图  原理图和 PCB遇到如下问题（1）：图中的电容容值改变不了，出来的对话框都没有修改value的地方，而别的原件像电阻就可以（2）：图中的封装，想在封装上打一个孔，没有电气连接，就是穿过扎带起固定作用那种，怎么打？（3）：如何给元器件加上封装，及比如图中的L6，点开了这么多步骤，发现我画的封装库不在下拉菜单中，而且还不能添加，怎么导入封装？谢谢

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
yedaochang
1楼-- · 2019-03-27 18:39

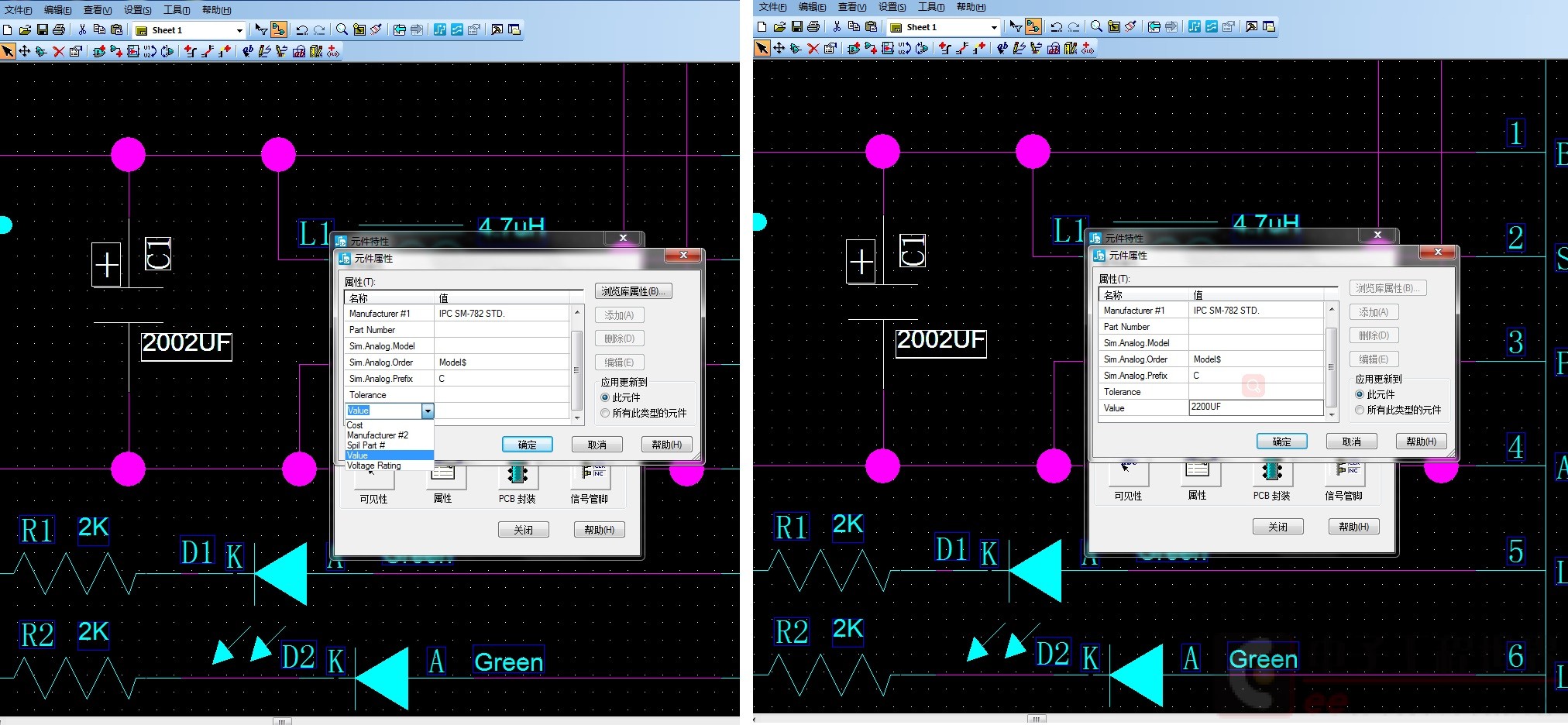

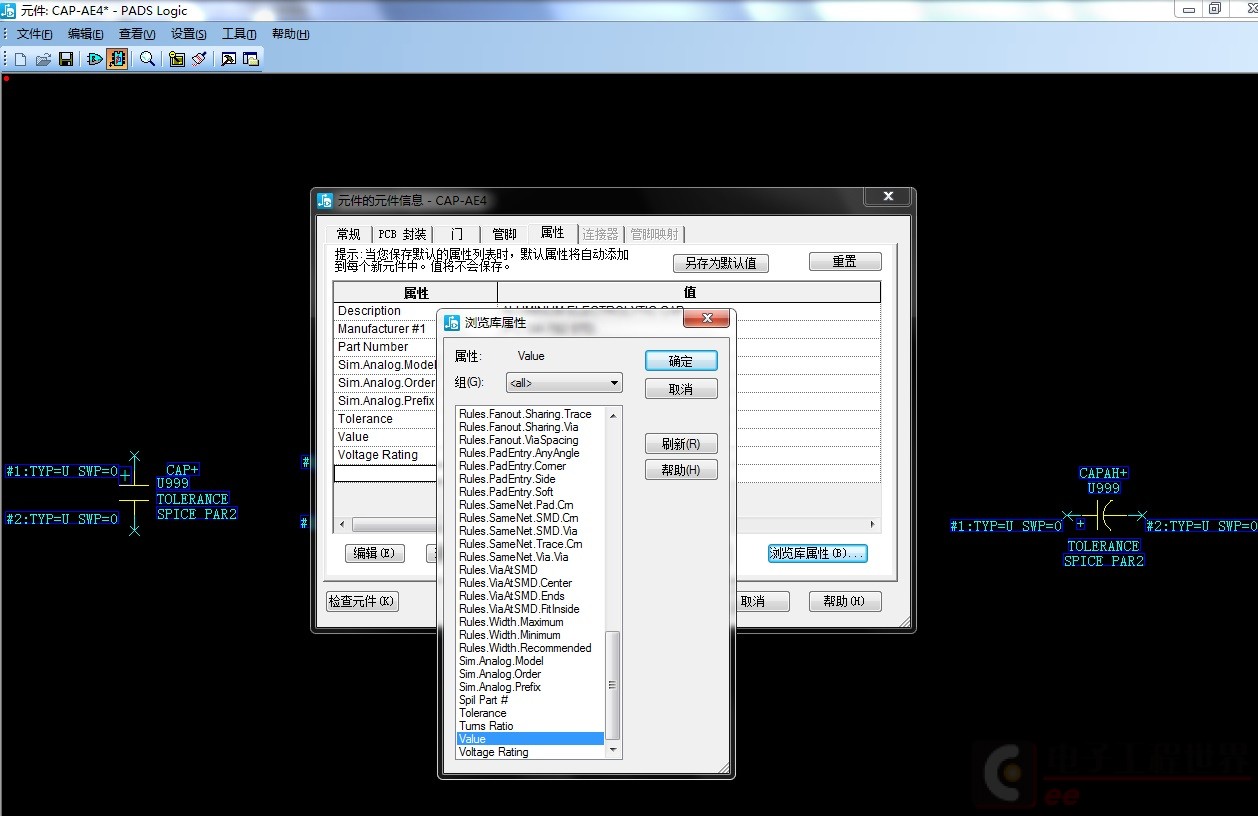

< 点击电容右键选择“元器件编辑” 在属性添加“Value” 然后“确定”退出元器件编辑就可以了，再双击“电容元器件”符号在属性点击添加“Value“输入电容容值就可以了。
yedaochang
2楼-- · 2019-03-27 20:04

Ginbo
3楼-- · 2019-03-28 00:34
本帖最后由 Ginbo 于 2017-8-25 16:27 编辑

这位未来的工程师, 你好你肯定没有用过这玩意

我以前用过, 回答一下你的问题:
1. 编辑元件"属性", 找到value添加后填写"值", 也可以自定义名称;
2. 你说的孔是在PCB上的吧, 要在PCB里面画; 和修改元件的PCB封装(不是logic封装);
3. 这条提到的封装, 一样是要找PCB里面建立/修改的PCB封装,不是在logic里面画的逻辑封装.
