PADS的8种管脚封装 是什么意思 ?
2019-03-27 09:43
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
6937
7
1539
本帖最后由 yhye2world 于 2017-8-21 19:27 编辑

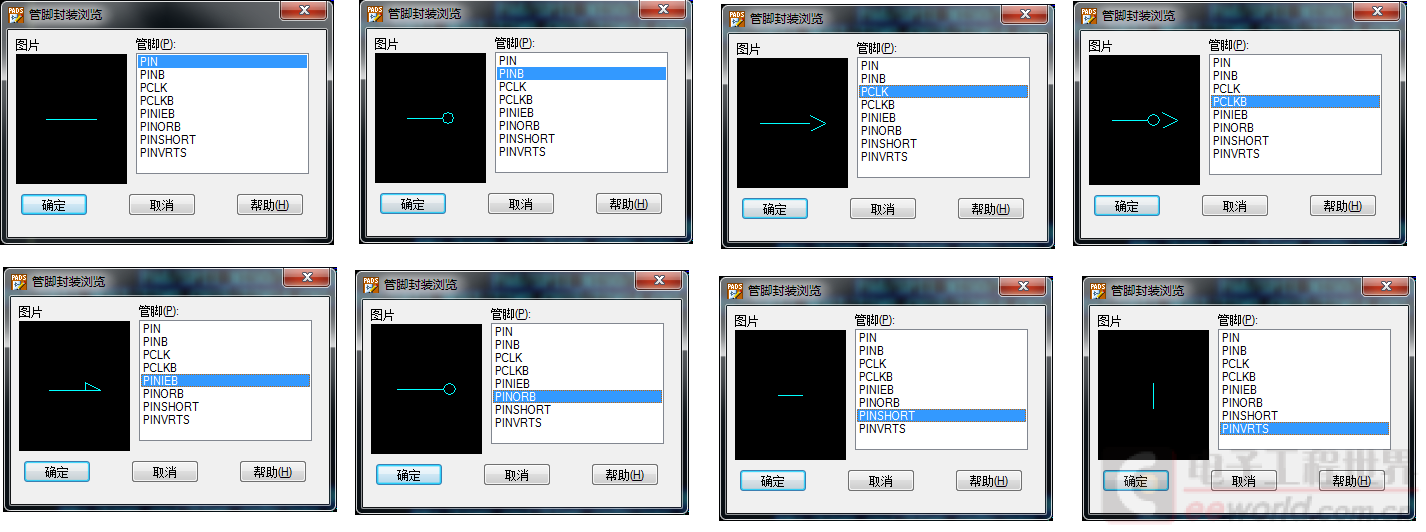

见附图,为PADS管脚封装浏览。
请教:
这里的:
PIN ;
PINB ;
PCLK ;(因有CLK,猜测是时钟管脚 )
PCLKB ;
PINIEB ;
PINORB ;
PINSHORT ;
PINVRTS .
分别表示 哪种 管脚 ?
非常感谢 !
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
yedaochang
1楼-- · 2019-03-27 19:46
< PADS 2007 画板这么多年,没有这么留意这个管脚功能
加载中...
dontium
2楼-- · 2019-03-28 01:39
只是图形不一样,哪一个都可以用。并且可以用在任何器件中。
加载中...
huaiqiao
3楼-- · 2019-03-28 03:32
这个其实就是管脚的表示方法,其实就是8种不同的管脚表示方法而已,这个根据自己的喜好来就行了。
加载中...
dontium
4楼-- · 2019-03-28 07:14
给你画个图说明吧。

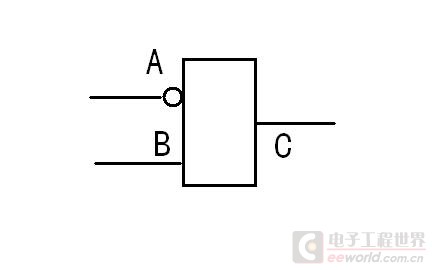

例如下面这个图:
它代表输出 C 等于 A取反后 “与” B,
这时,引脚A就可以选择PADS中所给的PINB,这样画出来的图,一看就知道这个门的作用。
但是,现在的集成电路,功能不是简单的逻辑功能了,每个引脚都用行当的标识去分辨显然是不行的。
所以,现在一般制元件时,只用一种就行了,而在引脚说明中加入字母或缩略语。
加载中...
freeelectron
5楼-- · 2019-03-28 07:52
精彩回答 2 元偷偷看……
加载中...
yhye2world
6楼-- · 2019-03-28 10:08
谢谢各位,学习了
