pads中，PCB封装的 热焊盘 如何添加 ？

2019-03-27 09:43发布

站内问答 / 电路设计
6711 2 1696

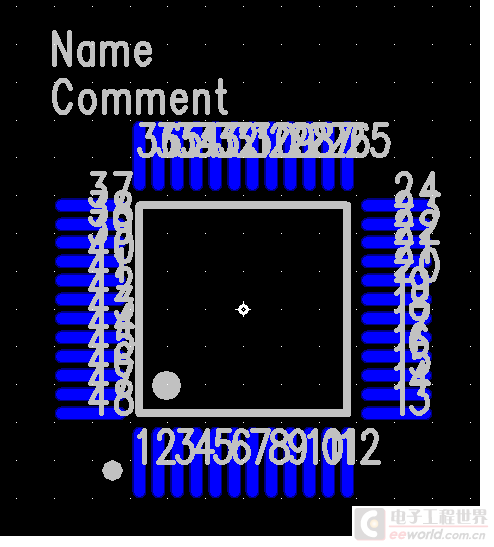

如下图，为 48-PIN-LQFP 的PCB封装 ；
请教：
1. pads中，想给 这个封装加个 热焊盘，怎么加 ？
2. 添加过程是在 PCB decal editor  环境下操作，还是 在PCB环境下 操作 ？

非常感谢 ！

说明：
不用PCB decals wizard重新做封装,想学下 在已有很接近正确封装的情况下，如何修改。


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
ienglgge
1楼-- · 2019-03-27 16:41
< 打开pcb文件，选中对应的元件，右键， edit decal。 你就进入编辑封装模式。    如果只是更改这个pcb文件的这个封装，就这样做。要是这个修改是针对所有设计，就在库文件里进行修改。file->   library  。   至于增加焊盘，选中一个焊盘，复制，粘贴就出来一个焊盘。注意一点，选中不同对象前。先右键一下，确定要选择哪类对象。你试一下吧。
