TSSOP封装画PCB时距离
2019-03-27 09:43
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
4537
4
1777

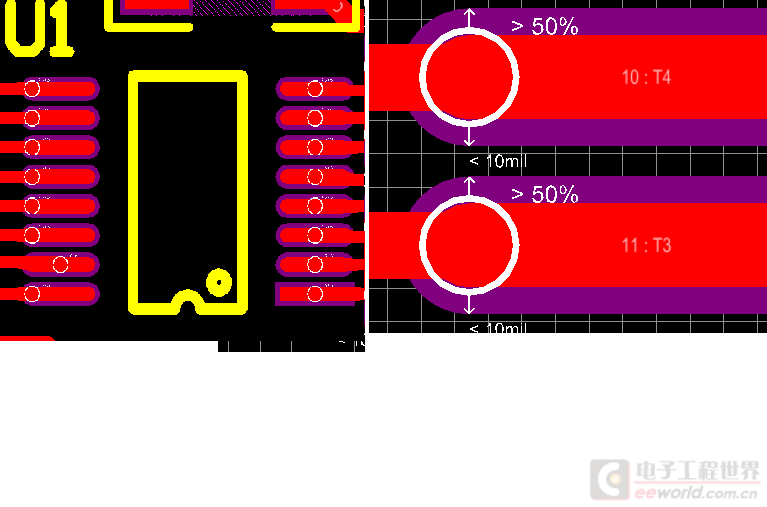

各位老师,下图是TSSOP-16的封装,画PCB时提示距离小于10mil,请问这是因为封装库错了吗?封装库是从网上下载的。还是说把规则修改一下?怎么修改规则?
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
lcofjp
1楼-- · 2019-03-27 17:01
< 小于10mil很正常,不要在意。
加载中...
dontium
2楼-- · 2019-03-27 20:01
规则是自己设置的。可以修改一下,也可以忽略它。
加载中...
huaiqiao
3楼-- · 2019-03-27 21:02
这个器件有时候难免会小于规则中的默认值,其实如果可以的话,你可以对这个器件单独设置规则呢。
加载中...
qwqwqw2088
4楼-- · 2019-03-27 23:40
用这个封装,就不要让软件告警,就去修改规则
为了迎合软件不报警,就去修改这个封装的管脚距离,间隔大一点,但是否会造成焊接时出现质量不高的情况,如果是人工焊接建议焊盘大一点,,还是看手册建议的距离为准
加载中...
