AD09中焊盘定义批量修改出了问题

2019-03-27 09:44发布

前段时间画了个板,在布局时把十几根线条需要统一调整到正面。以下说下我的操作步骤
1.S+P+shift 选中了这些需要调整的线
2.F11调出属性修改框
3.统一把层改为了 toplayer

问题来了,线路板做回来,只要是与调整过的线条相关的过孔,只有正面有焊盘,背面没有,孔也有。查了下图纸,孔属性被当时用以上3步骤修改了,见附件
pad属性 (8.08 KB, 下载次数: 12) 2017-4-20 09:52 上传 点击文件名下载附件

我知道不能用上述3步修改线条属性,但是如何才能够避免这种情况。况且我在图纸检查时看不出来又这样的问题。
重点请教
1.如何避免,或者怎么样检查
2.PCB元器件库带的PAD,可以锁定么
3.截图中的pad属性"完成堆栈"是个啥意思
4.这种批量调整线的情况,大家怎么处理的

万分感谢
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
qwqwqw2088
1楼-- · 2019-03-27 11:14
<
675452482 发表于 2017-4-20 10:11
已补充图片

难道就是这样修改一下嘛

把底层的走线调到的顶层,,该线属性没有意义
必须要走一遍线,保证能彻底连接
还有,孔怎么底面没有焊盘呢
再说,发制板厂之前,就没有检查一下线是否连接?

qwqwqw2088
2楼-- · 2019-03-27 14:10

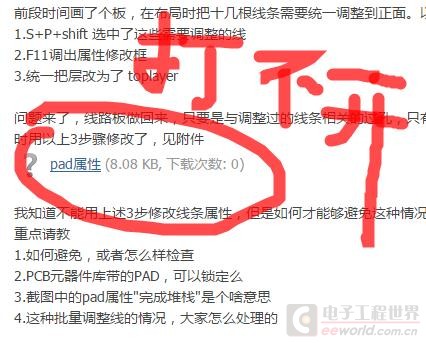

附件中的pad属性文件打不开
谈其他都是枉然


675452482
3楼-- · 2019-03-27 15:56
已补充图片
675452482
4楼-- · 2019-03-27 18:48
 精彩回答 2  元偷偷看……
qwqwqw2088
5楼-- · 2019-03-27 20:36
675452482 发表于 2017-4-21 09:38
对啊,不信你试试,发图DRC检查无问题,目测焊盘也未见异常。但是线路板回了就是一面少了焊盘,正面焊盘 ...

这样调整是错误的
首先,1楼说的 360截图20170421101002486.jpg


s+P+shift怎么操作?

需要说的是,在选中某个层时,用快捷键shift+s用法是切换单层显示,显示线条。不要忘记了,器件并不显示,走线的连接的器件焊盘
走线用这种方法,或者说捷径,纯属乱搞

qwqwqw2088
6楼-- · 2019-03-28 01:16
还有,用F11调出查找相似对象,按照筛选条件
在这里把把toplayer换成bottomlayer属性
更改这么多线,难道软件没有报错,至少把线翻到另一层,应该发绿 {MOD}告警吧,怎么处理的?
