Geber文件里统计焊点

2019-03-27 09:44发布

站内问答 / 电路设计

9611 6

如何在Pcb（AD9）导出的Geber文件里统计焊点数，请问谁知道啊此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-03-27 15:52

< 本帖最后由 qwqwqw2088 于 2017-8-9 18:11 编辑

Geber文件不好读取，应该先在软件中统计吧

AD中没有非常精确的计算焊点的方法

参考一下以前讨论的帖子关于Altium Designer出焊点数据的问题

2楼-- · 2019-03-27 21:00

本帖最后由 qwqwqw2088 于 2017-8-9 18:09 编辑

还有一个方法，仅供参考
第一步

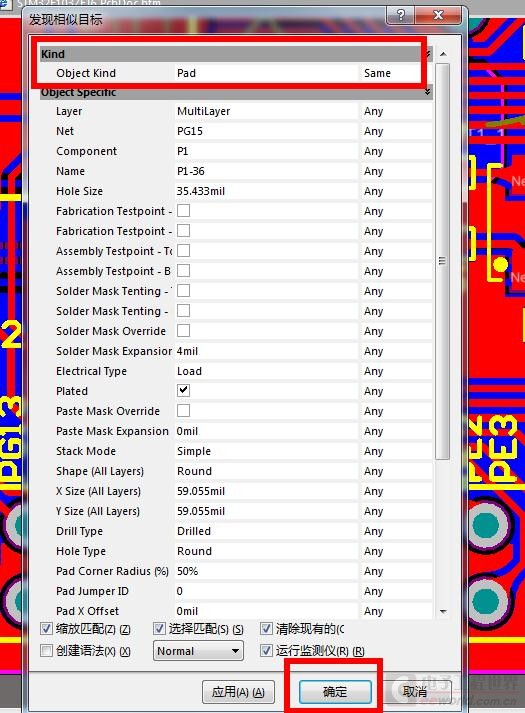

选中一个焊盘，然后点击右键，选择“Find similar Objects"，在弹出的窗口里只选择PAD是SAME,其他都是ANY，然后点击OK，


3楼-- · 2019-03-28 02:07

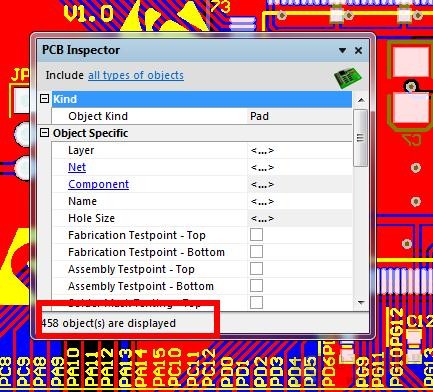

然后，第二步就会在弹出的另一个窗口下面能看到有多少个焊盘。


4楼-- · 2019-03-28 03:51

qwqwqw2088 发表于 2017-8-9 18:08
然后，第二步就会在弹出的另一个窗口下面能看到有多少个焊盘。

这个貌似不准确，这个统计的跟工厂的数据不一样，最终还是得以工厂的为准的

5楼-- · 2019-03-28 08:57

精彩回答 2 元偷偷看……

6楼-- · 2019-03-28 12:03

在PCB文件里加入 '.Legend' 生成gerbera文件时会统计
