封装尺寸

2019-03-27 09:44发布

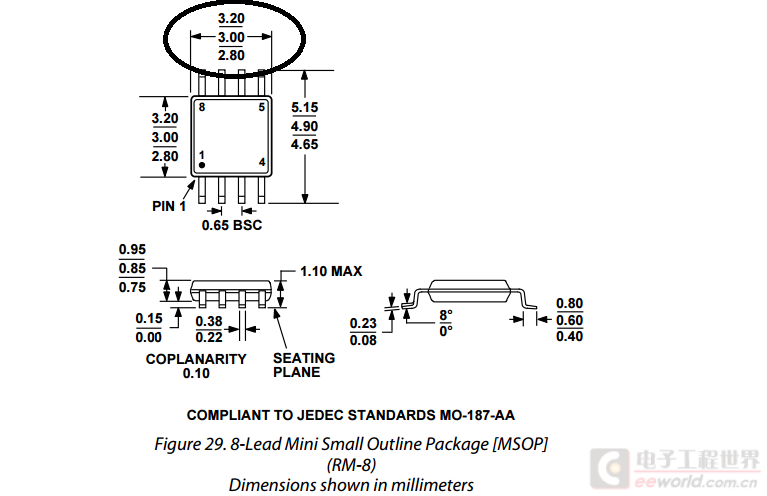

请问,这里面为什么有三个数字?画PCB封装库时怎么画

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
qwqwqw2088
1楼-- · 2019-03-27 12:16
< 说画圆圈中的三个尺寸,上边3.0是最大吃尺寸,中间是BSC尺寸,下面是最小尺寸,即3.0±0.2,
中间的BSC是用在说明IC两引脚中心的基本间距。这是一个无误差的,理论的真实位置尺寸
萤火
2楼-- · 2019-03-27 16:30
qwqwqw2088 发表于 2017-7-31 17:55
说画圆圈中的三个尺寸,上边3.0是最大吃尺寸,中间是BSC尺寸,下面是最小尺寸,即3.0±0.2,
中间的BSC是 ...

好的,谢谢您。我在网上下载了一个MOSP-8的封装库,可以直接使用吗?有没有什么要注意的
qwqwqw2088
3楼-- · 2019-03-27 21:39
 精彩回答 2  元偷偷看……
曹伟1993
4楼-- · 2019-03-28 00:21
你画的封装只要在最大值和最小值之间就行了,,中间的是BSC,上边的是最大值,下边的是最小值
