关于PCB铺铜的问题。。。顶和底层铺铜会不会引起短路

2019-03-27 09:46发布

站内问答 / 电路设计
7273 9 1051
本人基于STM32F4芯片做了一套板子，顶层和底层都铺了铜，顶层连接的网络是VCC（12V供电），底层连接的网络是GND，12V供电经过AMS系列稳压芯片转换为5V和3.3V，电路主要实现的是行列阵列扫描电路实现数据采集功能，可是PCB加工回来后，一测GND和VCC短路了，不知道是什么原因？会不会是顶层和底层铺铜引起的短路啊？铺铜会引起短路么？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
qq849682862
1楼-- · 2019-03-27 20:41
< 先检查PCB源文件两个网络有木有误连接吧
爱微尔科技
2楼-- · 2019-03-27 23:11
看看
ienglgge
3楼-- · 2019-03-28 01:32
 精彩回答 2  元偷偷看……
pkuzhx
4楼-- · 2019-03-28 07:01
如果是正常铺的，不会短路，就怕你铺错了
huaiqiao
5楼-- · 2019-03-28 11:39
还有种情况，我之前也遇到过。那就是板厂TMD就么有做阻焊。结果，VCC所在的焊盘是做喷锡处理的，锡膏稍稍的溢出焊盘，就跟铜皮短接在一起了。我遇到的这个问题，我也是之前从来没有碰到过。我多次验证才得到这个结论。

还有种情况，那就是你铺铜间距设置太小，一些工艺不好的板厂达不到；

还有，你DRC跑过没有问题？
EdwardsThompson
6楼-- · 2019-03-28 16:31
本帖最后由 EdwardsThompson 于 2017-7-1 21:32 编辑

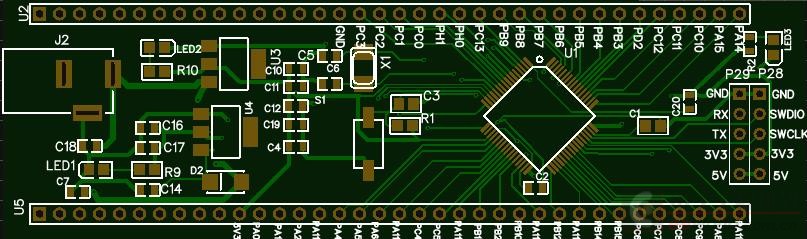

好的，谢谢各位！这是PCB原理图和二维图。。。 PCB1.jpg
