ad6 软件如何拼板

2019-03-27 09:49发布

站内问答 / 电路设计
4283 5 1060
求提供有详细的步骤来 ，或者有图解说也行
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
strong161
1楼-- · 2019-03-27 14:53
< 一般用CAM350拼的吧
qwqwqw2088
2楼-- · 2019-03-27 18:09
 精彩回答 2  元偷偷看……
qwqwqw2088
3楼-- · 2019-03-28 00:02
还有一个是AD软件自带的拼版方法如下
ad里面有专门做拼版的设置

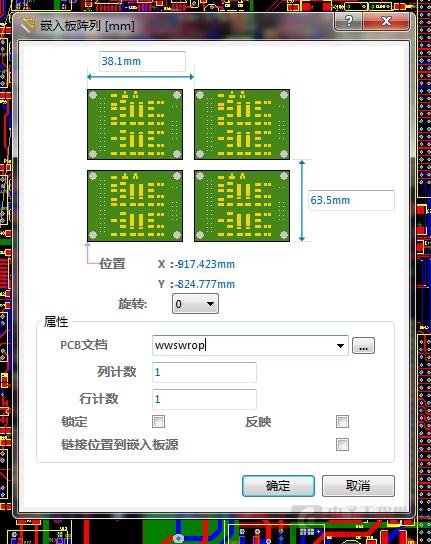

1.画好板子后，再新建一个pcb，点击如图的命令，导入pcb
1.加工艺边，或者在原pcb加好工艺边都行，还可方便的正反结合拼板，加快焊接速度
3.检查ERC，导出gerber，ok
原pcb更改后，拼板自动更新，大大减少复制粘贴等操作出错的机会，
qwqwqw2088
4楼-- · 2019-03-28 05:47
本帖最后由 qwqwqw2088 于 2017-7-20 11:48 编辑

如图所示，



huaiqiao
5楼-- · 2019-03-28 07:45
如下附件中的视频，自己体会哦。
PCB拼板(视频内含exe格式，非病毒).rar (5.59 MB, 下载次数: 30, 售价: 1 枚芯币) 2017-7-20 11:53 上传 点击文件名下载附件
