新手想詢問,關於PCB包地的問題

2019-03-27 09:50发布

板上的各位大大好:
小弟是剛接觸設計PCB不久的新人,爬文找了一些資料後。有一些關於包地的知識不是很了解,想求助各位大大
看到一些設計對於其原理其功用不是很明白希望有大大能幫忙解答。

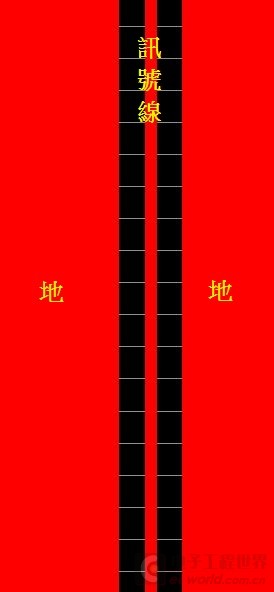

第1種:在訊號線兩側鋪地(Top跟Bottom都鋪)

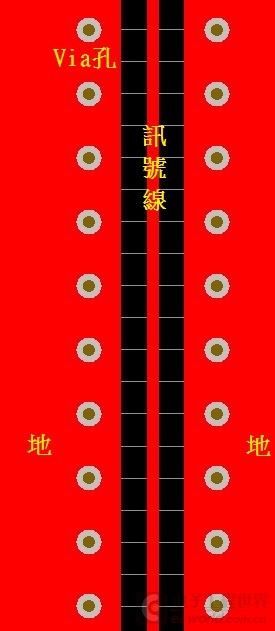

第2種:在訊號線兩側鋪地,並打上Via孔(Top跟Bottom都鋪)

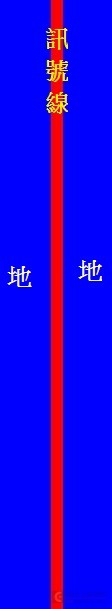

第三種:只單純鋪Bottom面。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
qwqwqw2088
1楼-- · 2019-03-27 15:46
 精彩回答 2  元偷偷看……
ienglgge
2楼-- · 2019-03-27 18:58
第一个图,顶层,底层都铺铜,常见的铺铜方式。第二个图,加过孔,为了减小两层地之间的阻抗。如果信号线是强干扰源,这样处理更好一些。第三个图,就是底层铺铜,顶层不铺。。根据信号线具体情况进行处理就行了。
dontium
3楼-- · 2019-03-28 00:47
加过孔的屏蔽效果最好。
bluefox0919
4楼-- · 2019-03-28 06:03
本帖最后由 bluefox0919 于 2017-7-18 09:14 编辑
ienglgge 发表于 2017-7-17 11:12
第一个图,顶层,底层都铺铜,常见的铺铜方式。第二个图,加过孔,为了减小两层地之间的阻抗。如果信号线是 ...

第2种:减小两层地之间的阻抗,是指阻抗匹配吗?过孔似乎也有特定的大小间距要求,并不是可以随便打的?第3种:我也是网络爬文见到的,但不是很明白是什么情况会用到
另外后来发现,间距上似乎也有要求。
bluefox0919
5楼-- · 2019-03-28 11:38
dontium 发表于 2017-7-17 17:18
加过孔的屏蔽效果最好。

能请问一下原理是什么吗?找到的一些数据看的都不是很明白。
bluefox0919
6楼-- · 2019-03-28 15:33
 精彩回答 2  元偷偷看……
