音频电路杂音很多
2019-03-27 09:53
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
6778
6
1211

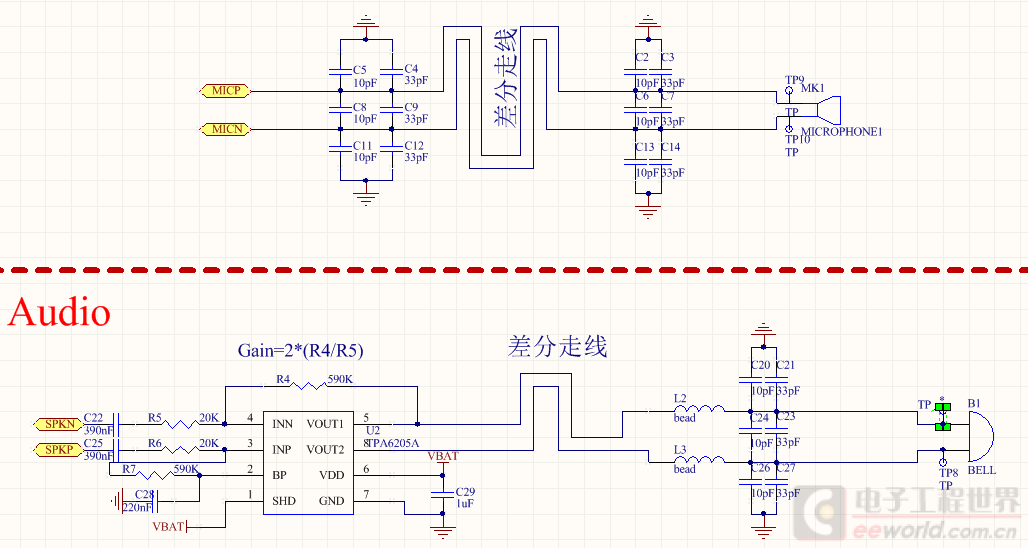

各位大神帮忙看下我的音频电路设计和走线哪里有问题,功放出来的声音听得不是很清楚,不够清晰,杂音比较多第一次设计音频的东西,PCB走线应该如何走,接地怎么接,应该如何分析此类问题?谢谢各位大神
PCB文件
SCH文件
20170619_001.m4a
(174.42 KB, 下载次数: 4)
2017-6-19 14:39 上传 点击文件名下载附件
录音
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
qwqwqw2088
1楼-- · 2019-03-27 12:48
< 1.就凭提供的这个截图,就能判断走线有什么问题?
2.
功放出来的声音听得不是很清楚,不够清晰,杂音比较多
就判读是PCB走线问题?
3.功放PCB走线,主要是减少地线干扰,措施就是滤波,退藕,信号线地和电源地分开,不然有交流声。
4.在原理图上,如果元件参数大小设置的原因其他排除,确实是PCB的问题,信号地和电源线的严格分开,一点接地就行了,然后注意主地要线宽而短。
加载中...
maychang
2楼-- · 2019-03-27 18:24
原理图中标注BELL的是什么东西?扬声器?蜂鸣器?
音频电路,怎么会“差分走线”?
加载中...
chunyang
3楼-- · 2019-03-27 22:11
精彩回答 2 元偷偷看……
加载中...
philips_lu
4楼-- · 2019-03-28 00:46
这个电路很简单,几个简单的判断方法仅供参考:
1、将信号源撤掉,并将信号源输入端的差分信号短接,看看噪声是否还在,如果还在那么就是电路问题或者电源问题,如果噪声消失请检查信号源,特别是信号线是否正确链接或者接触良好!
2、针对噪声还存在,如果有示波器查看噪声的频段和电源的纹波
3、没有示波器的情况下,如果是独立电源先更换电源,或者采用电池供电测试!
4、如果电源无法更换最简单的办法直接就是临时加大滤波电容的同时加一个1微法以内高频旁路电容,如果问题还没办法解决那就只能更改布线方案!
一般情况下听声音能够知道在噪声的频率从而初步判断噪声源,从噪声源出发才能从根本上解决问题!
加载中...
philips_lu
5楼-- · 2019-03-28 06:40
另外,你的布线布局确实是个问题,BGA芯片一般速度偏高,你还能从背后这么走线有点奇怪,还有就是元器件的布局有点杂乱无章,包括过孔也有点乱……请原谅我是个处女座
加载中...
xujian2000
6楼-- · 2019-03-28 10:16
定位噪音源利于解决问题,philips_lu的说法是对的。
加载中...
