PCB设计怎么才能露出基板呢?

2019-03-27 09:54发布

本帖最后由 飞海 于 2017-6-11 10:10 编辑

请教各位前辈,用AD在画PCB时,怎么才能让板子的某一个小区域内,比如一个半径5mm的圆形,露出基板,就是即没有铜,也没有油墨,也没有锡,要怎么处理呢?请前辈指点啊!!!

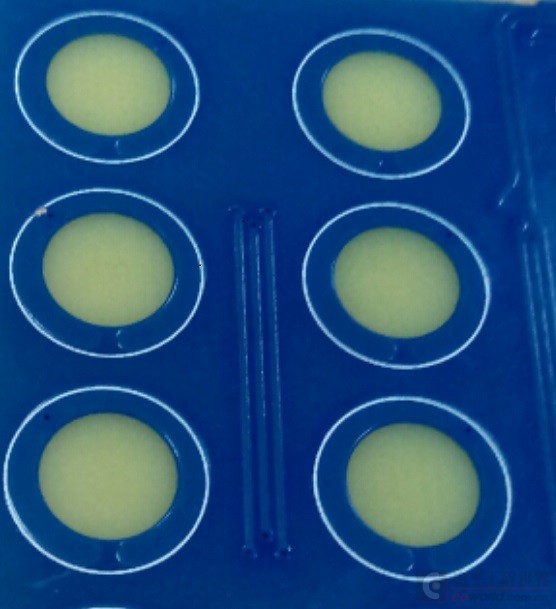

就像图中的 IMG_20170610_171958.jpg 这样。
注:那个圆并不是焊盘。

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
qwqwqw2088
1楼-- · 2019-03-27 15:18
< 铝基板完全可以,需要和制版厂沟通,人家愿意搞就行,凸台而已
如果是PCB材质用的是比如FR-4(玻纤布基)或者CEM-1/3(玻纤和纸的复合基板),就很难搞
飞海
2楼-- · 2019-03-27 17:42
 精彩回答 2  元偷偷看……
dontium
3楼-- · 2019-03-27 20:36
一般情况下制的PCB板,焊盘的地方没有阻焊,没铜的地方均有阻焊,如果在没铜的地方把阻焊去掉,不就出来的基板了吗?
PowerAnts
4楼-- · 2019-03-28 01:18
工艺完全能做到, 灌铜的内部挖铜, 放阻焊(阻焊是负片)就行了
qwqwqw2088
5楼-- · 2019-03-28 04:04
飞海 发表于 2017-6-11 10:38
谢谢,用的FR-4基板,那是不是用AD不能实现这样的设计,属于是制板中的其他环节?


这个与AD软件没有关系,,是制板厂能不能做的事情

所看到的是,因楼主在1楼的图中,没有说明,仔细楼主的图应该就是铝基板,,黄 {MOD}的应该是COB封装的LED灯珠,在AD中所谓看到的凸台,其实就是正负极的走线,把图画出来,材料为铝基板,凸出来的就是看到的效果,没有必要专门设计一个凸台,,,,前提是是否为LED用的铝基板。
qwqwqw2088
6楼-- · 2019-03-28 06:43

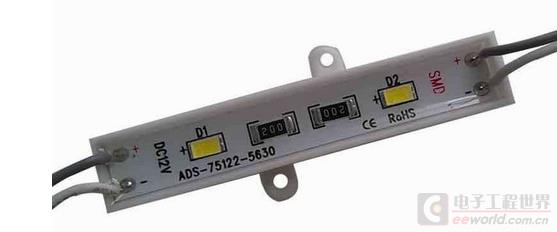

为了说明上楼说的意思,在网上随便找了LED铝基板,所谓的凸台

360截图20170611105240303.jpg 360截图20170611105330637.jpg
