帮忙看看设计的闪灯遇到了问题

2019-03-27 09:56发布

站内问答 / 电路设计
3302 6 1247

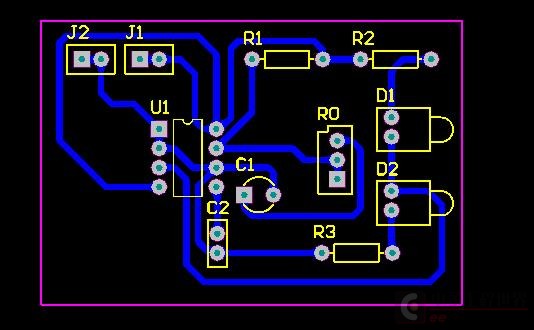

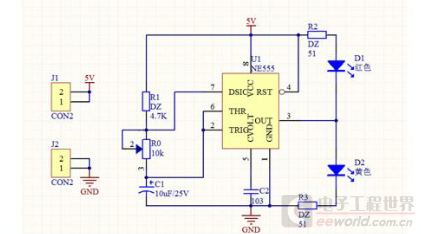

这是个设计好的闪灯，但是d1不亮，d2亮不闪，感觉哪里出了问题，自己说什么也看不出来了
fa850df431adcbef72507072a6af2edda3cc9f00.jpg e13448540923dd546517a91cdb1109b3de9c824800.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
hgy10086
1楼-- · 2019-03-27 16:47
 精彩回答 2  元偷偷看……
maychang
2楼-- · 2019-03-27 19:06
一支亮另一支不亮，显然555并未产生振荡。
至于原因，2楼已经制成：电原理图和电路板图并不相符。
gywgy1
3楼-- · 2019-03-27 19:34
二楼正解
qwqwqw2088
4楼-- · 2019-03-28 00:26
限流电阻用51欧？太小

要明白灯闪的道理，3脚输出高低波，当输出高时，d1不亮，d2亮。3脚输出低时，d1亮，d2不亮。
3脚不停的输出高低电平的方波，就是双闪，R0是调整闪的速度。
现在的情况是：d1不亮，d2亮而不闪,，，
是否没有起振，把可调换成100K的，再检查一下R0，R1，C1参数或焊接
