毕业设计，音频走线方面问题请教下各位

2019-03-27 09:56发布

5033 2

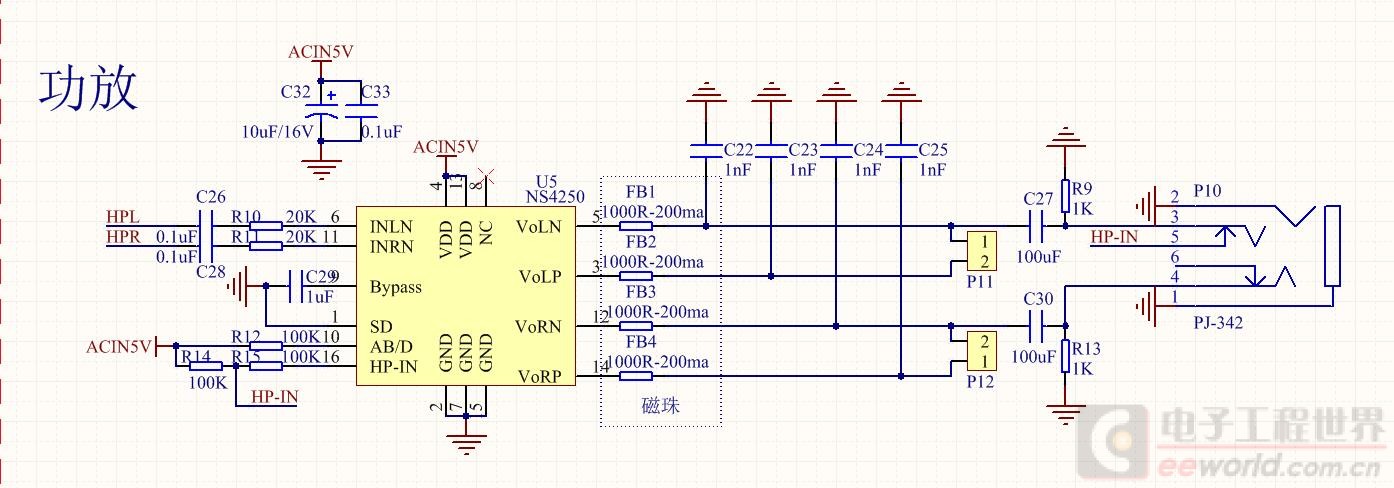

上面是功放的原理图，音源是全志A33的核心板，接功放的6和11脚，P11和P12是喇叭。

请问下铺地是直接整块板一起铺地呢？还是功放单独铺地，然后一根地线接到电源接口的滤波电容地
还有怎么才能减少喇叭噪音呢，没有开声音喇叭也有电流音

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-27 17:04

< 把C26, C28拆了，输入短接到地，试下还有没有你说的噪音？

2楼-- · 2019-03-27 17:34

耳机接口上的GND用个磁珠或者电感接到地上试下
