qwqwqw2088 发表于 2017-5-17 09:16 要考虑连接的是什么东东 数据信号直接偏平电缆，需要插座之类 有电源线负载之类的，最好焊接端子座，线缆 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 90houyidai 的问题《板对板连接》','https://www.xiaopingtou.net/q-24398.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

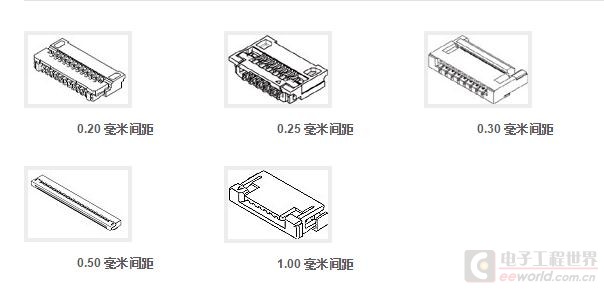

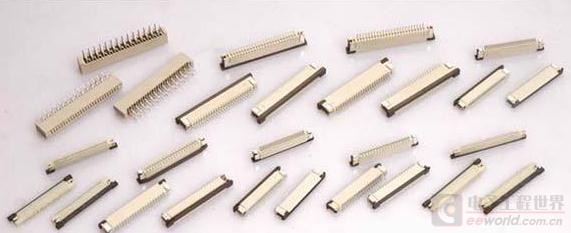

数据信号直接偏平电缆，需要插座之类
有电源线负载之类的，最好焊接端子座，线缆相连
实在想简单，板上搞焊盘，直接导线连接，实用简单，成本低，不美观
主要是信号线，考虑板子上有些器件高度，想用PC104的那种接插件，貌似高度不够
应该好找
电路板二侧，各用，SIP20,SIP40;打上单排孔；然后一个用针，一个用座；间距有2.54,也有2.0；1.27,1.0；
这样做，二块板就对接上了；但要注意的，这样的对接，不牢靠；二块板再打上一个单孔，单独放置长针一枚；这个长针就焊在二块板之间的；如果需要拆开，只要处理这一个；
