PCB打样求助

2019-03-27 09:58发布

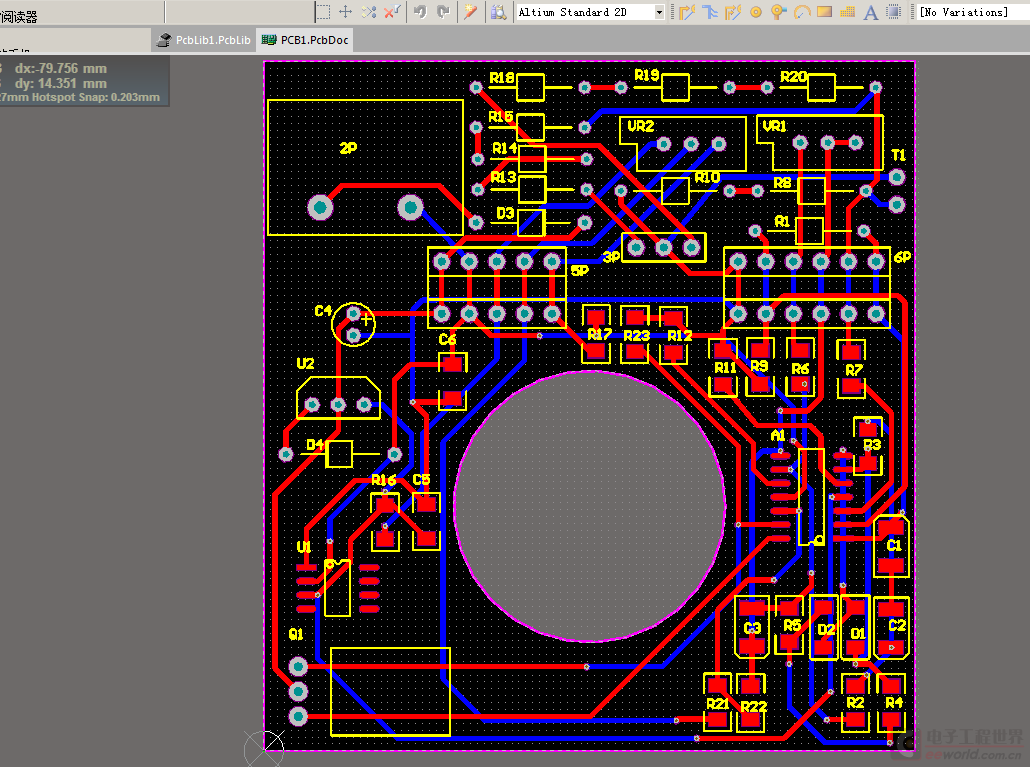

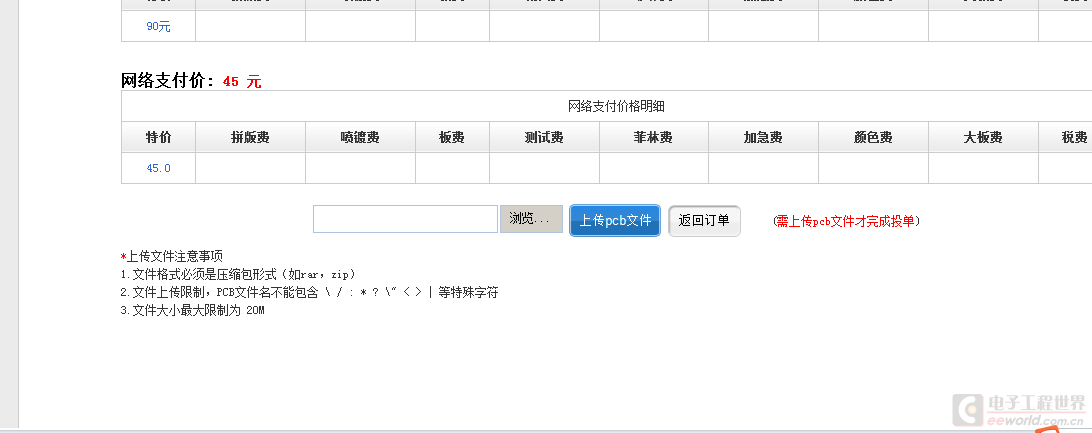

第一张图是打样公司给的几点要求;第二张图是我画的PCB图;我该怎样传送文件;才能让他识别打样。






捕获.PNG1.PNG 捕获.PNG
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
yukaixuan
1楼-- · 2019-03-27 15:55
 精彩回答 2  元偷偷看……
wsmysyn
2楼-- · 2019-03-27 20:39
1、打包PCB原文件(不需要原理图),压缩上传。制版厂可以帮忙转换gerber生产(如果无保密性)
2、自己生成gerber文件,打包上传。这个最常用的。gerber生成方法百度一下就有,很简单。
3、点击浏览,选择打包文件,在点击上传文件就行了。
NJMKL
3楼-- · 2019-03-27 23:55
简单的讲就是如何压缩一个PCB文件给别人制板
gh131413
4楼-- · 2019-03-28 02:16
PADS导出ASC文件,然后打样要求:板子厚度,双面板,绿油,白字,铜皮厚度1OZ就OK了
ddllxxrr
5楼-- · 2019-03-28 07:30
一般你把这个PCB,发上就行,但是有的为了什么公司保密上传GERBER文件,我觉得没有必要。格式不识别你就打包传一下。
okhxyyo
6楼-- · 2019-03-28 11:40
 精彩回答 2  元偷偷看……
