本帖最后由 wajuka 于 2017-4-27 11:02 编辑

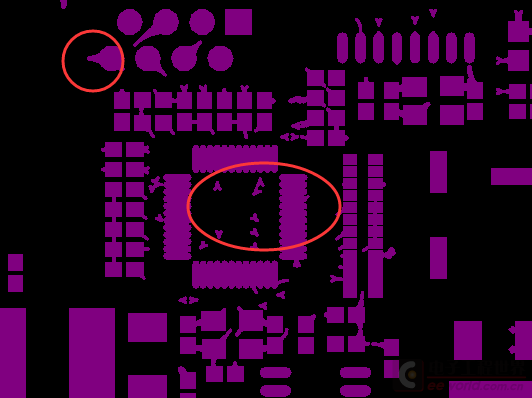

倒腾了一个板子，之前打样就是直接提交PCB文件，這次想用gerber文件，就转换了文件提交到工厂，结果审核不过，说是阻焊层有很多异形开窗，然后看了这些异形开窗发现是滴泪出现的部分，在xxx.GTP、xxx.GTS、xxx.GBP、xxx.GBS文件中都有残留。怎么回事？

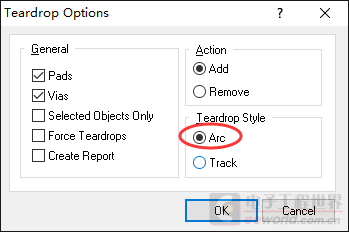

滴泪选项：

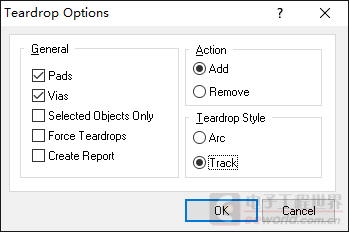

试着改成這样：
转出来的gerber文件就没有残留！这是为什么，想用上面那种滴泪怎么弄？
此帖出自小平头技术问答
倒腾了一个板子，之前打样就是直接提交PCB文件，這次想用gerber文件，就转换了文件提交到工厂，结果审核不过，说是阻焊层有很多异形开窗，然后看了这些异形开窗发现是滴泪出现的部分，在xxx.GTP、xxx.GTS、xxx.GBP、xxx.GBS文件中都有残留。怎么回事？
滴泪选项：
试着改成這样：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
嗯 导线状滴泪是没有问题的 圆弧状的就会有這个问题
你说在gerber文件中有残留我没看懂。
如果你要增加就是add啊，要删除就是remove啊。
没有发现如果remove的情况下，会有残留啊
我的意思是添加的滴泪，在转出的gerber文件的阻焊层中有残留 那些本来在gerber文件不应该出现
