sop8 封装怎样确定第一个pin脚从哪里开始 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
汤权
1楼-- · 2019-03-27 17:49
< 缺口或者标志朝上，左上角的是第一个pin
chunyang
2楼-- · 2019-03-27 19:44
一般有个凹点或 {MOD}点标注Pin1。如果没有凹点或 {MOD}标，那么芯片表面一定有个半圆型缺口或凹坑，这多见于早期DIP封装。讲缺口或凹坑放在左边，那么左下方边沿的管脚即为Pin1。
所有芯片的管脚定义和位置在器件手册中均有描述，务必仔细看。
maychang
3楼-- · 2019-03-28 00:53
 精彩回答 2  元偷偷看……
maychang
4楼-- · 2019-03-28 01:57

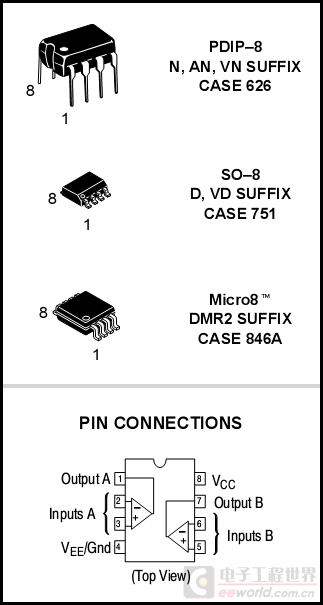

同一型号芯片，可能有多种封装。无论哪种封装，该芯片datasheet种必定都会给出引脚序列号并标明功能。
例如：
理由也非常简单：不这样做，这种芯片就不好卖。
星轸123
5楼-- · 2019-03-28 06:27
谢谢  问题已解决
