新人一个，第一次画板子，请前辈们多多指点一下，谢谢大家

2019-03-27 10:04发布

站内问答 / 电路设计
2700 17 1544
请大家多多指教啊
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
17条回答
jinxiang
1楼-- · 2019-03-27 17:17
< 额  我也是新人  能画出来就行   以后 会根据要求  尺寸   来进行修改的
zhongrt
2楼-- · 2019-03-27 22:59
不错了。
上面那两个芯片不建议直接在芯片脚下走总线，IC座左下角第3个脚的走线可以绕到下面，不要从排座中间穿过。
令届剑
3楼-- · 2019-03-28 01:03
除非特殊要求，元件最好全部在同一层的好
ddllxxrr
4楼-- · 2019-03-28 04:29
 精彩回答 2  元偷偷看……
qwqwqw2088
5楼-- · 2019-03-28 05:01
这种单片机类型的板子，都连起来，运行程序完成功能没问题
感觉楼主想法上没有把顶底两层走线在立体上建立起来，顶底走线该是基本互不干涉的

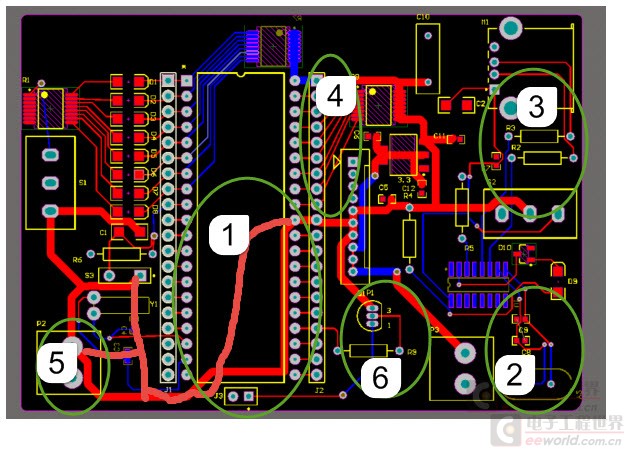

下面一些细节指一下，仁者见仁


1.走线不要太靠近多排点焊盘吧
2.如果是中间的哪个51单片机，这套晶体包括2个电容是不是太远了，2个电容具体晶体要尽可能再近些
3.两个电阻完全竖着放，走线好像顺
4.这里的走线太近，距离焊盘也近，美观先是次要
5.变化一下其他走线方式
6.三极管这里应该是开关作用，要过电流的，发射极和集电极的线应该一样粗细吧
elvike
6楼-- · 2019-03-28 06:31
前面那些大神的建议楼主好好体验一下，然后把板子尺寸缩小1/3再布一遍
