你要弄钻孔文件。钻孔信息在钻孔文件上。

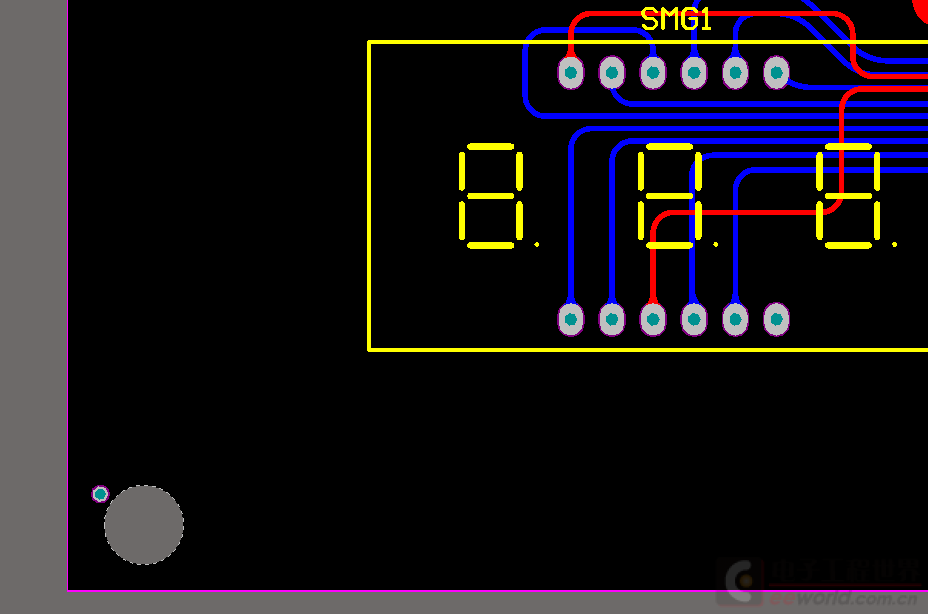

PCB 2d界面用board cutout开了螺丝孔，特意加了个PAD方便定位观查cutout在gerber文件中的钻孔层信息
---------------------------------------------------

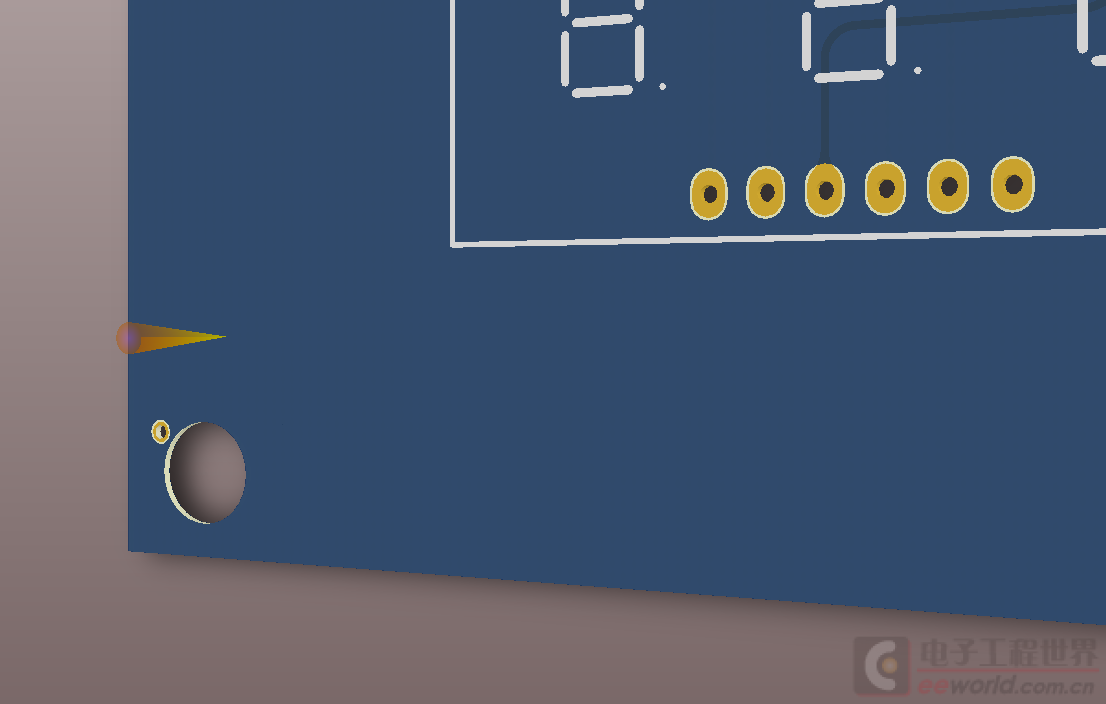

3D界面螺丝孔开孔成功
-----------------------------------------

gerber文件
------------------------------------------------

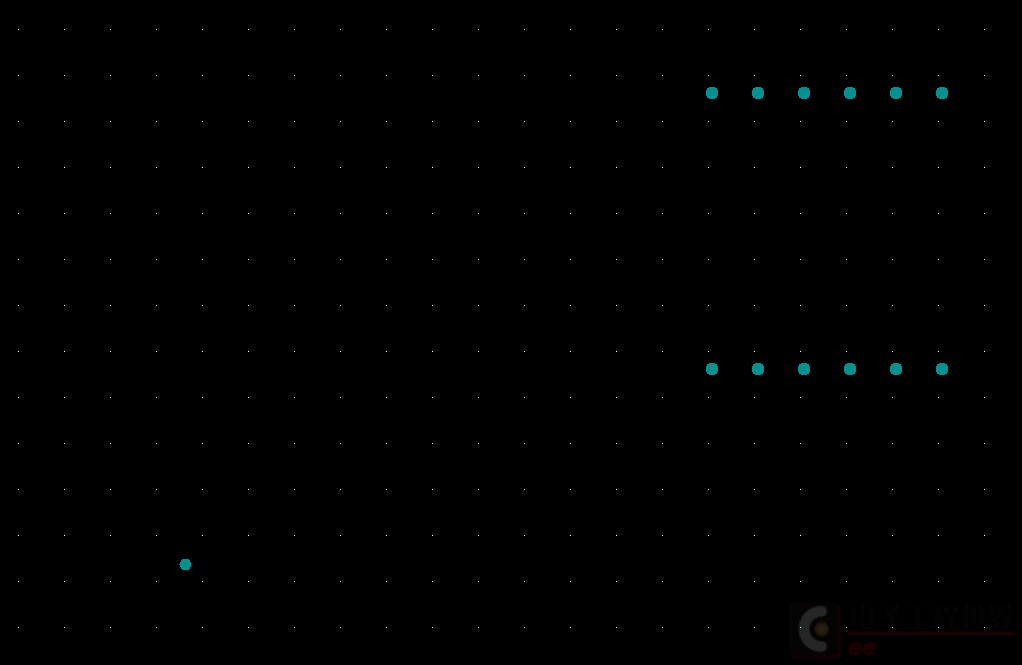

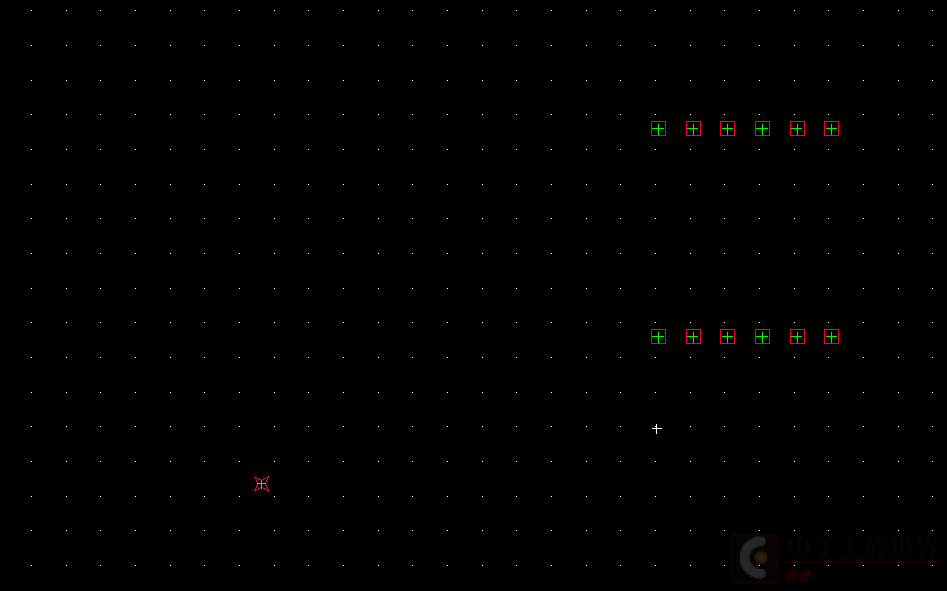

钻孔层信息，并没有CUTOUT画的螺丝孔信息，只有个pad信息
--------------------------------------------------------------

---------------------------------------------------------
莫非还需要在cutout 边框画上keep out层

imyang 发表于 2017-2-27 10:16
PCB 2d界面用board cutout开了螺丝孔，特意加了个PAD方便定位观查cutout在gerber文件中的钻孔层信息
- ...

其实有好几种处理方法：

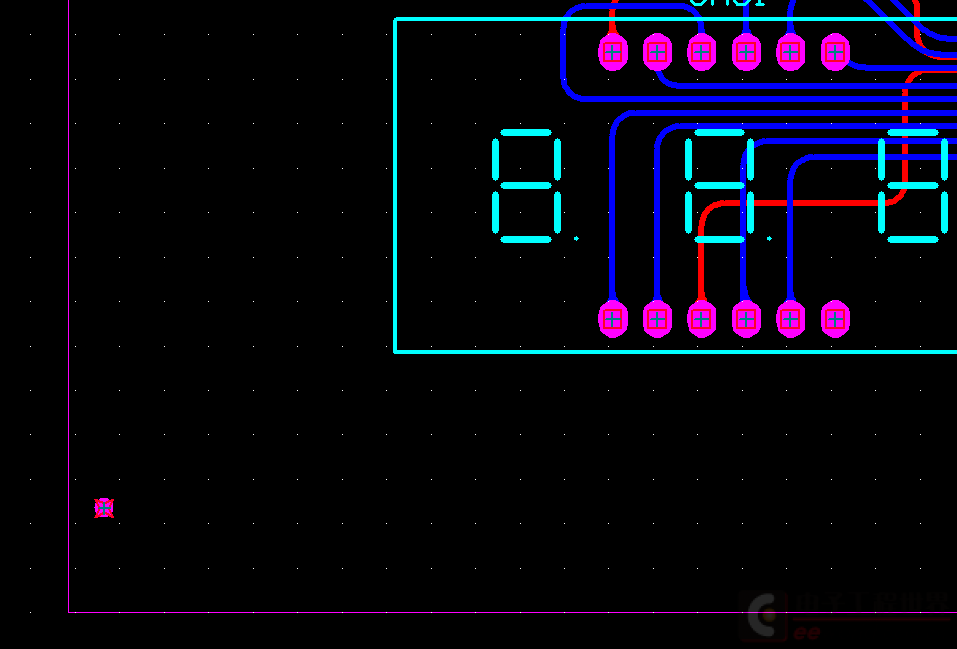

1、在keepout层，画个螺丝孔，就像你这个楼层最后一张图片一样。可以稍微比螺丝孔大一点点，比如M3的螺丝，你画3.2mm的内孔径就可以了；2、在机械层，画个螺丝孔，处理的方式跟在keepout层，画螺丝孔一样。

3、在螺丝孔的地方，可以重复的添加几个无网络的带通孔的焊盘，这几个焊盘在同一个X坐标。如下图所示：



当然还可以做，如下图所示的螺丝孔了，这个都比较灵活，依照具体使用，和个人喜好。
