< 焊盘上可不宜放文字，而且这与EDA软件的规则相冲突，虽然可以强行这么做，但这么做一点好处都没有。正确的办法要么用丝印在旁边表示，要么在铜箔层放置文字，但都不能直接放在焊盘上。如果是阴文，可以放在覆铜面的适当位置上，但要注意对电气规则的影响。

chunyang 发表于 2017-2-15 15:51
焊盘上可不宜放文字，而且这与EDA软件的规则相冲突，虽然可以强行这么做，但这么做一点好处都没有。正确的 ...

具体是怎样操作？是一个对电气性能没有影响的位置，只是为了美观一些。

dcexpert 发表于 2017-2-15 15:55
具体是怎样操作？是一个对电气性能没有影响的位置，只是为了美观一些。

不同软件操作方法不同，仔细研究菜单吧。

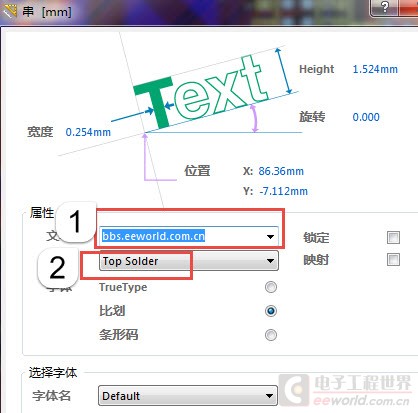

如果是AD软件，就是开窗，顶层放到top solder）层     底层放在bottom solder
如下下图写好字

AD上显示镂空的文字可以用PCB Logo Creator制作一个封装，然后导进去。
