布线违反电气规则

2019-03-27 10:11发布

2576 3

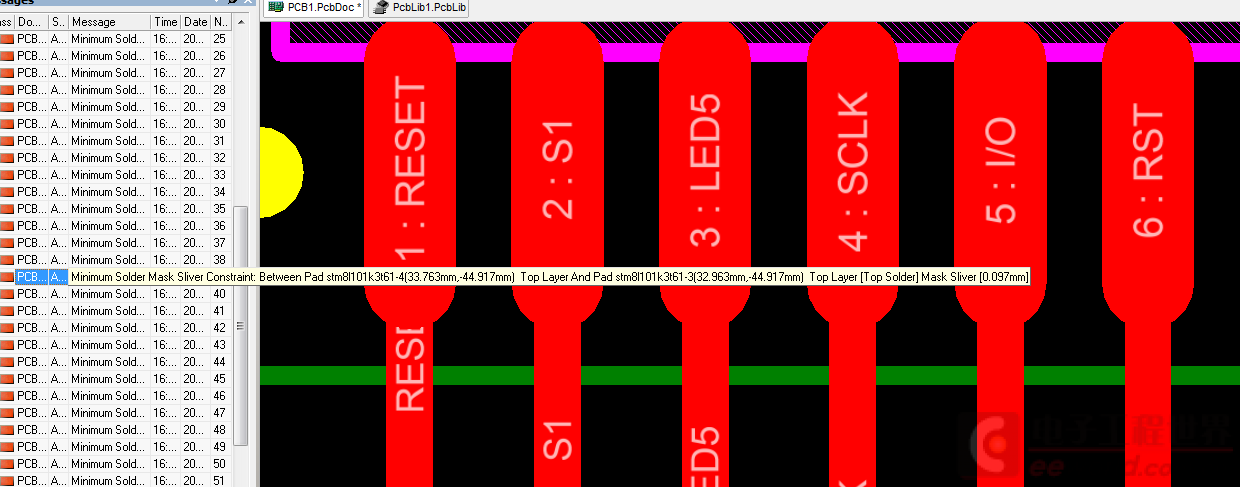

如图所示，我在进行DRC检测电气错误时提示说第三引脚和第四引脚的的距离存在问题，违背了制定的规则，但是我不知道具体是哪个问题，我看线与线之间的距离明显大于0.097mm
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-27 17:51

精彩回答 2 元偷偷看……

2楼-- · 2019-03-27 20:32

已经发现问题了，在布线规则中将mindium solder mask关掉就行了

3楼-- · 2019-03-27 21:38

真棒！
