一个DXP小问题。各位高手,请进来看看。

2019-03-27 10:14发布

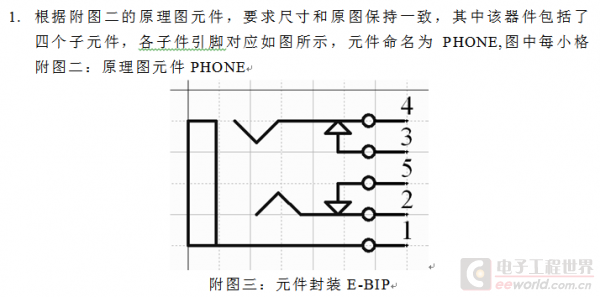

  • 根据附图二的原理图元件,要求尺寸和原图保持一致,其中该器件包括了四个子元件,各子件引脚对应如图所示,元件命名为PHONE,图中每小格长度为10mil;(图中题目要求如上)

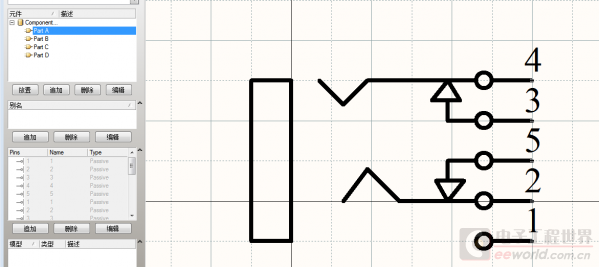

可我做出来的是下面这样的: 02.PNG 002.PNG 我不明白的是这句话“其中该器件包括了四个子元件,各子件引脚对应如图所示”。我按要求做出来了4个子件,可4个子件都一模一样。这肯定不对。“各子件引脚对应如图所示”这句话到底该怎么理解?我接下来该如何修改?很急,跪等。



此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
lcofjp
1楼-- · 2019-03-27 20:18
< 应该是题出的有问题,问一下老师吧。
okhxyyo
2楼-- · 2019-03-27 23:35
你一个一个子元件进行绘制就行。还有你这题目最好问下你老师,具体问的是什么。是说四个子元件每个子元件都长图所示的样子还是每个子元件对应其中的一个pin??
合欢铃
3楼-- · 2019-03-28 00:46
 精彩回答 2  元偷偷看……
合欢铃
4楼-- · 2019-03-28 00:50
okhxyyo 发表于 2016-12-23 14:25
你一个一个子元件进行绘制就行。还有你这题目最好问下你老师,具体问的是什么。是说四个子元件每个子元件都 ...

明白了,谢谢解答。
huaiqiao
5楼-- · 2019-03-28 04:59
我觉得如果是你们老师出这个题目的意图,无非就是让你们了解和使用一个元件由多个part组成的这种理念。而往往这种理念,用在比如一个芯片,引脚pin数比较多的情况下,分为两个或者三个等等part来画,看起来简单明了一些。
合欢铃
6楼-- · 2019-03-28 05:50
huaiqiao 发表于 2016-12-23 17:43
我觉得如果是你们老师出这个题目的意图,无非就是让你们了解和使用一个元件由多个part组成的这种理念。而往 ...

我知道了,感谢回复。
