AltiumDesigner怎样为4层板输出Gerber文件

2019-03-27 10:16发布

本帖最后由 littleshrimp 于 2016-12-19 19:14 编辑

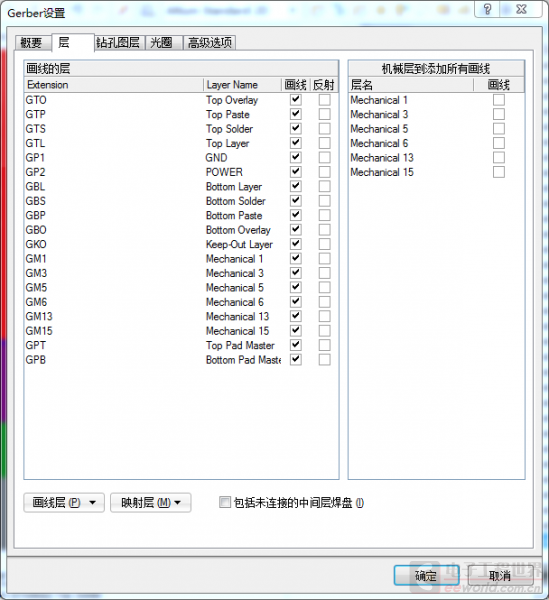

这里的GP1和GP2是负片,需要特殊设置吗?

生成的gerber文件我看到中间的电层和地层还是原来的样子
厂家在做的时候这层应该不是这样的吧?

或者怎么才能让GND层用正常的方式显示呢(圆点处是透光的,其它地方是铜皮)?


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
qwqwqw2088
1楼-- · 2019-03-27 14:07
< AD生成Gerber文件时把该选的层选上即可,不用考虑负片正片
其实GTS Top Solder 顶层阻焊层,有人也称为防锡层,其实也是负片

正确预览Gerber文件好像要修改扩展名
littleshrimp
2楼-- · 2019-03-27 16:21
 精彩回答 2  元偷偷看……
qwqwqw2088
3楼-- · 2019-03-27 19:59
littleshrimp 发表于 2016-12-20 09:47
你是说厂家可以从GERBER文件中看出这个层是不是负片?

那是一定要看到的
作为我们正确生成gerber即可
gerber文件对每个层的文件后缀是不同的,
其实,板厂也不管什么负片正片
人家是按照后缀文件,有一层,做一层
huaiqiao
4楼-- · 2019-03-28 00:23
qwqwqw2088 发表于 2016-12-20 11:26
那是一定要看到的
作为我们正确生成gerber即可
gerber文件对每个层的文件后缀是不同的,
其实,板厂也不 ...

我同意,其实板厂只看gerber,正片和负片对他们来说都是一样的。只要最后的输出文件,其他的他们才懒得看呢
