< “输出端在不同电的情况下有一个宽频噪声”
你是想说“不通电”吧？
“不通电”，你的电路板和电源(另一帖照片中好像是台式实验室用可调电源)是否有导线联接？

maychang 发表于 2016-12-12 19:38
“输出端在不同电的情况下有一个宽频噪声”
你是想说“不通电”吧？
“不通电”，你的电路板和电源(另一 ...

不好意思，不接电源线的情况下，有一个宽频噪声。

喝罐红牛继续飞 发表于 2016-12-12 19:42
不好意思，不接电源线的情况下，有一个宽频噪声。

“不接电源线的情况下”
电路板与台式电源没有联接？那么电路板除了与示波器探头及地线夹以外没有与任何导电物体联接？
如果是这样，那么噪声可能是周围环境中所存在的。此时电路板仅仅起天线作用。把电路板拿掉，换一块面积差不多的金属板接到示波器探头上(示波器地线夹也接一块金属板或者接大地)，应该能够看到类似的波形。如果确实有类似波形，便可以证实噪声来自周围环境。

本帖最后由 喝罐红牛继续飞 于 2016-12-13 23:16 编辑

maychang 发表于 2016-12-12 22:50
“不接电源线的情况下”
电路板与台式电源没有联接？那么电路板除了与示波器探头及地线夹以外没有与任何 ...

换了输出端线之后噪声降为了原来的十分之一，不知道其中的具体原理。

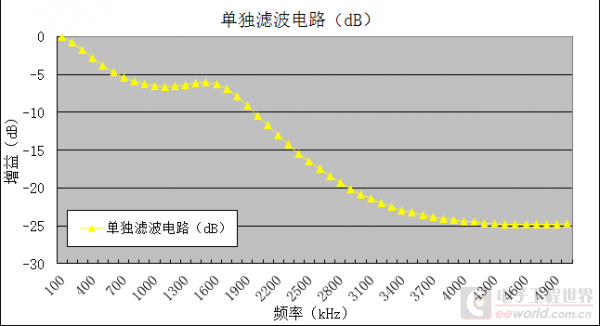

现在有一个新的问题，在调滤波电路时，幅频特性和仿真的不一致，截止频率好像往前移了，原理图、仿真图和实际调理结果如下图所示，有哪些可能的原因？

喝罐红牛继续飞 发表于 2016-12-13 21:38
换了输出端线之后噪声降为了原来的十分之一，不知道其中的具体原理。
现在有一个新的问题，在调滤波电路 ...

“换了输出端线之后噪声降为了原来的十分之一”
哪个“输出端线”？是gmchen在另一帖中建议的从电源到你的电路板之间使用较长双绞线么？
