同一张PCB板上如何进行模拟地与数字地的抗干扰隔离

2019-03-27 10:16发布

我的PCB板上包含单片机、串口触屏、ADC、运放四个主要器件,都用同一个5V电源供电。要解决模拟部分与数字部分的相互干扰,我有几点新手疑问:
1、单片机、串口触屏属于数字元件,ADC、运放属于模拟元件,对吗?

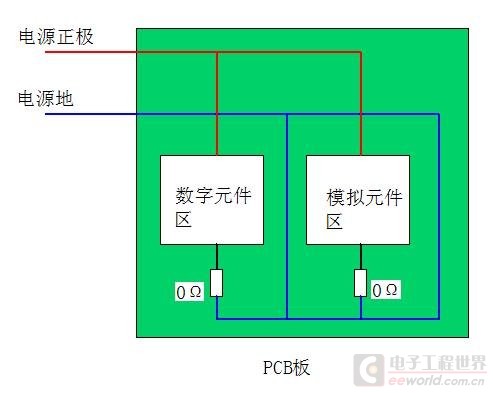

2、我按照下图方式布局布线(各用0欧电阻接地),合理吗?到底数字部分先连接电源/地,还是模拟部分先连接?
3、我想使用多支5V继电器作为被控器件,是不是对于系统的稳定性影响极大?能不能用什么布局布线方式来解决?
      (现有两个备选方案:5V继电器与12V继电器,如果使用5V,可以节省一个供电电源)


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
musonic
1楼-- · 2019-03-27 15:35
< 1.单片机定义为数字元件并不全对
littleshrimp
2楼-- · 2019-03-27 19:33
http://www.analog.com/media/cn/technical-documentation/user-guides/MT-031_cn.pdf    MT-031: 实现数据转换器的接地并解开AGND和DGND的谜团
